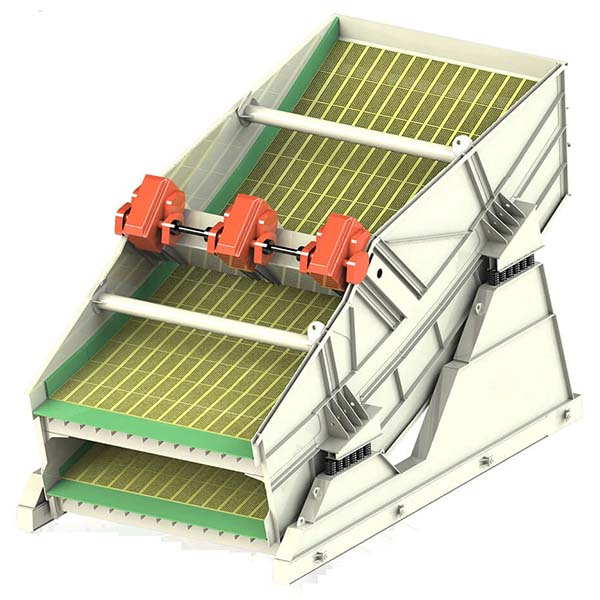

Criba vibratoria banana con tres superficies inclinadas

La criba vibratoria Banana adopta el principio de cribado de espesor uniforme, mediante el diseño de una superficie de cribado con diferentes ángulos de inclinación en múltiples secciones, para lograr una distribución uniforme del espesor del material en la superficie de la criba, con el fin de mejorar la eficiencia y la precisión del cribado, lo que la hace muy utilizada en las industrias del carbón, la minería metálica, los materiales de construcción, etc.

Características de la criba vibratoria banana:

1. Estructura de inclinación multisección: la superficie de la criba se divide normalmente en cinco o seis secciones de estructura de inclinación decreciente, desde el extremo de alimentación de gran inclinación hasta el extremo de descarga de pequeña inclinación, para lograr el principio de cribado de espesor uniforme, optimizar el caudal del material y el proceso de estratificación.
2. Trayectoria de vibración elíptica compleja: el modo de vibración es diferente en cada sección: movimiento elíptico de alta velocidad en el extremo de alimentación, la sección central tiende a la vibración circular y el extremo tiene una trayectoria elíptica inversa, lo que forma un efecto de cribado dinámico «rápido-estable-lento».
3. Diseño modular del vibrador: uso del excitador de vibración tipo caja de la serie VB, alta fuerza de excitación, alta fiabilidad, estructura fácil de mantener. Equipado con rodamientos SKF o FAG de alta calidad para garantizar un funcionamiento estable a largo plazo.
4. Buen sellado y optimización estructural: diseño de laberinto + doble sellado mecánico, a prueba de polvo y agua; la tolva de alimentación está especialmente diseñada para aprovechar la superficie de la criba y mejorar la eficiencia de cribado.

Ventajas principales de la criba vibratoria banana:

1. Gran capacidad de una sola máquina: en comparación con la criba lineal tradicional o la criba vibratoria circular, la criba banana puede asumir una tarea de cribado mayor con una estructura más compacta, lo que reduce el espacio y el coste de la disposición del equipo.
2. Mayor eficiencia de cribado: la pista de vibración multisegmento controla eficazmente la velocidad de movimiento del material y el tiempo de residencia, lo que hace que el proceso de cribado sea más adecuado, ideal para la clasificación fina de materiales de grano fino.
3. Ahorro en el número de equipos del sistema: puede sustituir a más de una máquina de cribado tradicional utilizada en paralelo, lo que reduce el número de equipos y los costes de funcionamiento y mantenimiento.
4. Bajo nivel de ruido y baja transmisión de vibraciones: el cuerpo de la criba adopta un diseño estructural optimizado, con soporte de muelles de goma y acoplamiento flexible, lo que reduce eficazmente el ruido y las vibraciones del equipo.
5. Fácil de ajustar y mantener: ajuste flexible de la amplitud añadiendo o restando el bloque de contrapeso, para adaptarse a las diferentes propiedades de los materiales y requisitos del proceso; modularización de la estructura del excitador, el desmontaje y la instalación son más cómodos.

Principio de funcionamiento de la criba vibratoria banana:

Basado en el principio de «cribado de espesor uniforme», su idea central es hacer que el material en la superficie de la criba se distribuya de manera aproximadamente uniforme a través de la superficie inclinada de la criba de múltiples secciones. Esta estructura puede ralentizar eficazmente la acumulación de presión y la obstrucción del material, y mejorar la eficiencia de la clasificación.

Cuando se pone en marcha el motor, el excitador impulsa toda la caja de la criba para producir una vibración elíptica compuesta, y el material de la superficie inclinada de la criba se ve afectado por la fuerza de excitación, lo que produce un salto continuo hacia adelante. En diferentes pasos inclinados, la velocidad y la aceleración del material cambiarán en consecuencia, pasando de un transporte rápido a una estancia lenta, con el fin de completar el proceso de cribado eficiente. La trayectoria elíptica inversa al final ayuda a que los materiales de grano fino penetren en la criba, mejorando la pureza y la uniformidad del producto.

Áreas de aplicación de la criba vibratoria banana:

1. Industria del carbón: se utiliza para el cribado, deshidratación, desmedialización, deslimado y otros aspectos del carbón crudo, carbón medio y carbón final, sustituyendo múltiples cribas convencionales en grandes plantas de lavado de minas de carbón.
2. Minas metálicas: cribado de mineral de hierro, minerales metálicos no ferrosos y otros minerales en bruto y productos de molienda del proceso de clasificación húmeda y seca.
3. Industria de materiales de construcción y áridos de arena y grava: se utiliza para la cribado de arena mecánica, piedra triturada, polvo de piedra y otros áridos del producto acabado y la clasificación del tamaño de las partículas, mejorando la calidad del grado de los áridos.
4. Industria química y metalúrgica: pretratamiento y clasificación de diversas materias primas químicas de dureza media o de grano fino.
5. Industria eléctrica: sistema de cribado de carbón combustible como componente central de cribado de alta eficiencia.

Si necesita personalizar los parámetros según la naturaleza del material y los requisitos de cribado, no dude en ponerse en contacto con nosotros para obtener asistencia en la selección técnica.
