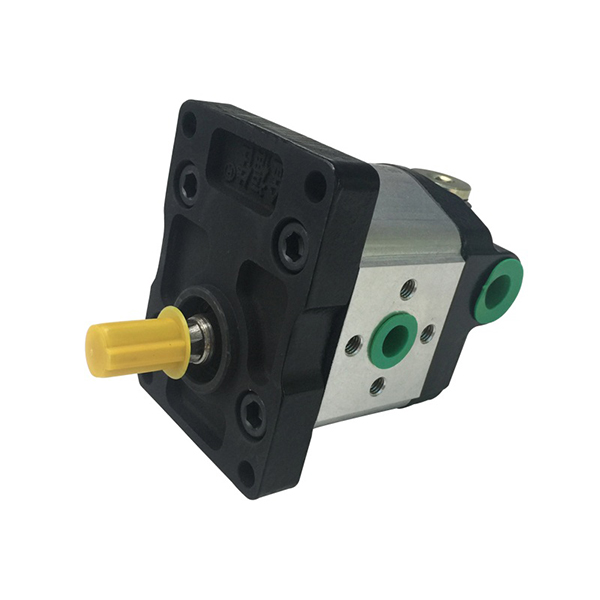

Bomba de engranajes de caudal constante con válvula de alivio de caudal constante

Las bombas de engranajes de caudal constante se utilizan ampliamente en maquinaria agrícola y vehículos industriales, especialmente en sistemas de dirección asistida hidráulica. Su válvula de alivio de caudal constante integrada garantiza un caudal de salida estable, independientemente de la velocidad del motor o las fluctuaciones de carga, lo que las hace esenciales para un control hidráulico preciso y fiable.

1. Principio básico de funcionamiento

1. Consta de dos engranajes, normalmente bombas de engranajes externos, accionados por un motor.
2. Los engranajes giratorios aspiran líquido hacia el cuerpo de la bomba; el engranaje empuja el líquido desde la succión hasta el puerto de descarga.
3. La válvula de alivio de caudal constante ajusta la presión del aceite según sea necesario para mantener un caudal de salida constante, independientemente de la velocidad del motor o la carga.

2. Escenarios de aplicación

1. Dirección totalmente hidráulica:Proporciona un caudal estable para una dirección precisa y suave en diversas condiciones de trabajo.
2. Asistencia hidráulica:Garantiza una asistencia a la dirección fiable y estable, incluso con cargas elevadas o velocidades bajas.

3. Diversos métodos de conexión

1. Múltiples opciones para conexiones de entrada/salida que se adaptan a diferentes sistemas hidráulicos y garantizan un flujo de aceite sin interrupciones.
2. Varias formas de extensión del eje y métodos de montaje de la brida de la cubierta delantera para una adaptación flexible a diferentes modos de accionamiento y configuraciones del sistema.

4. Parámetros técnicos

1. Desplazamiento por revolución: 6-20 ml/rev
2. Presión de trabajo: 10 MPa
3. Presión de apertura de la válvula de seguridad: 12,5 MPa
4. Velocidad nominal: 2000 rpm
5. Rango de velocidad de trabajo: 800-3000 rpm

5. Ventajas

1. Estabilidad:Mantiene un flujo constante incluso con fluctuaciones en la carga y la velocidad del motor, lo que garantiza un funcionamiento hidráulico fiable.
2. Alta eficiencia:Ajusta automáticamente la presión para un rendimiento óptimo, evitando el desperdicio de energía.
3. Seguridad:La válvula de seguridad integrada protege el sistema contra la sobrepresión para un funcionamiento seguro.

6. Ámbito de aplicación

1. Maquinaria agrícola
2. Vehículos industriales
3. Maquinaria de construcción
4. Buques
5. Maquinaria minera
6. Otras aplicaciones hidráulicas que requieren un caudal estable y fiable
