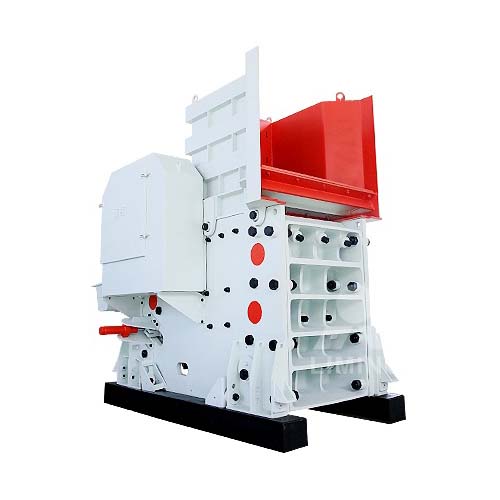

Trituradora de mandíbulas CX para minerales duros y altamente abrasivos

Descripción general de la trituradora de mandíbulas CX

La trituradora de mandíbulas CX puede realizar de manera eficiente operaciones de trituración gruesa y media, y es adecuada para manejar una amplia gama de materiales con una resistencia a la compresión de hasta300 MPa. Con un diseño avanzado y unos estándares de fabricación de alta calidad, la trituradora de la serie CX se ha convertido en uno de los equipos de trituración más populares del mercado.

Características de la trituradora de mandíbulas CX

1. Estructura optimizada de la cámara de trituración:Gracias a un diseño de optimización repetido, se ha aumentado el tamaño de la cámara de trituración de la trituradora CX, con un diseño de gran carrera y una inclinación pronunciada de la placa del codo, lo que hace que la carrera inferior de la cámara de trituración sea mayor, se mejore la capacidad de rendimiento del material y se mejore considerablemente la eficiencia de trituración.
2. Estructura desmontable sin soldaduras:La estructura del bastidor está separada y atornillada en lugar de soldada, lo que evita la concentración de tensiones generada durante el proceso de soldadura, y la estructura es más compacta y sólida, lo que garantiza el funcionamiento estable a largo plazo del equipo.
3. Dispositivo de ajuste de doble cuña:El dispositivo de ajuste de la abertura de descarga tipo cuña admite el ajuste mecánico o hidráulico, lo que permite ajustar de forma rápida y precisa el tamaño de la abertura de descarga, simplificar el funcionamiento y mejorar la eficiencia de la producción.
4. Amortiguador de límite elástico:Al adoptar un bloque de límite elástico y un amortiguador de goma, absorbe eficazmente la carga máxima de vibración, reduce el impacto entre la trituradora y la base, reduce el daño por fatiga de la base y prolonga la vida útil del equipo al mismo tiempo.
5. Base del motor integrada:La base del motor está integrada en el cuerpo de la trituradora, lo que ahorra espacio de instalación; el sistema de tensión de la correa con bisagras de pasador hace que la transmisión de potencia sea más estable y el ajuste más fácil.
6. Materiales de alta calidad y mecanizado de precisión:Los componentes clave, como la pared frontal, la pared trasera, el cuerpo de la mandíbula móvil y la carcasa del cojinete, están fabricados en acero fundido aleado, y el eje principal está fabricado en material forjado resistente a cargas de alto impacto, lo que mejora la durabilidad del equipo. Las piezas principales están mecanizadas con precisión para garantizar una alta precisión y una larga vida útil.

Principio de funcionamiento de la trituradora de mandíbulas CX

Basada en el diseño tradicional de la trituradora de mandíbulas. El motor eléctrico acciona la polea a través de la correa SPC, lo que hace girar el eje excéntrico, que a su vez acciona el cuerpo de la mandíbula móvil para que se mueva hacia adelante y hacia atrás, hacia arriba y hacia abajo. Cuando la placa de la mandíbula móvil se acerca a la placa de la mandíbula fija, el volumen de la cámara de trituración disminuye y el material se comprime o se divide para completar el proceso de trituración. Cuando la placa de la mandíbula móvil se aleja de la placa de la mandíbula fija, el volumen de la cámara de trituración aumenta y el material triturado se descarga a través de la abertura de descarga. De esta manera, la trituradora realiza una trituración y descarga continua de materiales para completar la operación de trituración.

Al optimizar el diseño de la cámara de trituración y aumentar la carrera, se mejora el rendimiento del material y se mejora significativamente la eficiencia de trituración. El dispositivo de ajuste de doble cuña hace que el ajuste de la abertura de descarga sea más cómodo y rápido, y se puede elegir el método de ajuste mecánico o hidráulico según las necesidades reales, lo que resulta cómodo para el funcionamiento y el mantenimiento.

Áreas de aplicación de la trituradora de mandíbulas CX

• Industria metalúrgica:Se utiliza para la fundición de materias primas y la trituración de minerales, y es adecuada para la trituración primaria de minerales duros como el mineral de hierro, el mineral de cobre, etc.
• Industria minera:Se utiliza para la trituración gruesa y media de minerales, y es uno de los equipos clave en la minería.
• Industria química:La trituradora de mandíbulas CX se puede utilizar para triturar diversos minerales químicos y escorias en el proceso de pretratamiento de materias primas químicas.
• Industria cementera:Trituración de piedra caliza, cuarcita y otras materias primas necesarias para la producción de cemento.
• Industria de la construcción:En la producción de materiales de construcción, la trituradora CX puede procesar arena, grava, piedra triturada y muchos otros materiales de construcción.
• Industria refractaria y cerámica:Se utiliza para triturar materiales refractarios, materias primas cerámicas, etc., con el fin de garantizar que las materias primas cumplan los requisitos de producción.

Ventajas de la trituradora de mandíbula CX

1. Trituración de alta eficiencia:La estructura optimizada de la cámara de trituración y el diseño de gran carrera mejoran significativamente la eficiencia de trituración.
2. Alta durabilidad:El uso de acero fundido aleado de alta resistencia y materiales forjados permite resistir eficazmente las cargas de impacto elevadas, lo que prolonga la vida útil del equipo.
3. Mantenimiento conveniente:Diseño sencillo, fácil de manejar y equipado con un dispositivo eficiente de ajuste de la abertura de descarga, lo que facilita el mantenimiento del equipo.
4. Ahorro de espacio y costes:El diseño integrado de la base del motor ahorra espacio de instalación y reduce los costes de instalación y mantenimiento.
