Cadena de transmisión de doble paso para sistemas de automatización

La cadena de transmisión de doble paso es un tipo de cadena ligera derivada de la cadena de rodillos de precisión de paso corto, cuyo paso es el doble que el de la cadena de rodillos de precisión de paso corto, pero las demás formas estructurales y tamaños de las piezas son los mismos que los de la cadena de rodillos de precisión de paso corto.

Cadena de transmisión de doble pasoes ideal para aplicaciones que requieren una transmisión de potencia reducida, baja velocidad y largas distancias entre centros de transmisión. Su paso más grande permite un funcionamiento eficiente en distancias mayores, lo que la convierte en la opción preferida para escenarios industriales específicos.

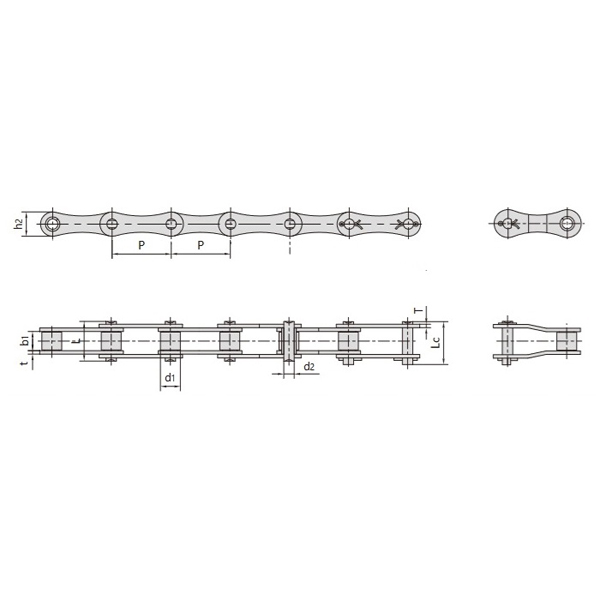

Diseño y estructura

Compuesta por eslabones internos y externos, incluyendo placa de cadena interna, placa de cadena externa, pasador, manguito y rodillo.
Su estructura es similar a la de las cadenas de rodillos de precisión de paso corto, de las que hereda su alta eficiencia y fiabilidad.
El paso (distancia entre los rodillos de la cadena) es un parámetro de diseño clave, que influye en la capacidad de carga y la suavidad de la transmisión.

Ventajas

Paso grande:Se adapta a mayores distancias entre centros de transmisión y permite una mayor transmisión de potencia para aplicaciones adecuadas.
Alta eficiencia y fiabilidad:Se beneficia de los principios probados de la transmisión por cadena y de una construcción robusta.
Menor coste y fácil mantenimiento:Su estructura sencilla facilita la fabricación y el mantenimiento.

Aplicación y principio

Transmite potencia y movimiento mediante el engranaje preciso de los dientes de la cadena y la rueda dentada.
Destaca en aplicaciones que requieren grandes distancias entre ejes y altas relaciones de transmisión.
Ampliamente utilizado en maquinaria de construcción, equipos agrícolas, procesamiento de alimentos y otras industrias.

Consideraciones

Ideal para situaciones de baja velocidad y transmisión de potencia reducida.
Puede generar cargas dinámicas más elevadas a altas velocidades o con cargas pesadas; seleccione el paso y el tipo de cadena en función de los requisitos específicos.
La calidad de los pasadores y los manguitos es fundamental para la durabilidad y el rendimiento de la cadena.

La cadena de transmisión de doble paso combina una gran eficiencia, fiabilidad y versatilidad, lo que la convierte en una solución excelente para las necesidades de transmisión de potencia a baja velocidad y larga distancia en diversas industrias.
