Plataforma eléctrica para perforación de pozos de agua

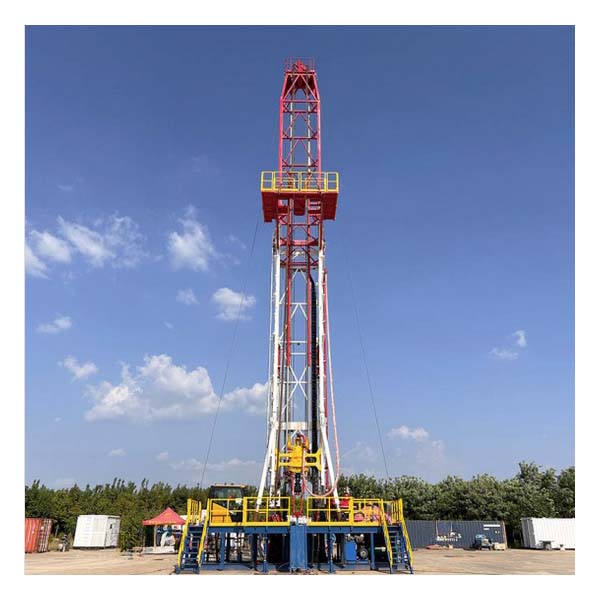

Plataforma eléctrica de perforación de pozos de agua con estructura de torre

La plataforma de perforación eléctrica para pozos de agua adopta un accionamiento eléctrico, presenta una estructura compacta y un diseño modular, y ofrece ventajas tales como alta eficiencia, ahorro de energía y fácil manejo. Es adecuada para la perforación y construcción eficientes de diversos pozos de agua y recursos de agua subterránea.

Contáctenos
Descripción

Plataforma de perforación eléctrica tipo torre para fuentes de agua

La plataforma de perforación eléctrica tipo torre para fuentes de agua es un dispositivo de perforación de pozos de agua que combina un diseño moderno con un alto rendimiento. Esta plataforma utiliza accionamiento eléctrico y una estructura modular, lo que mejora considerablemente la comodidad de la construcción y la eficiencia operativa, lo que la hace especialmente adecuada para proyectos de fuentes de agua que requieren altos estándares de transporte e instalación.

Características principales de la plataforma de perforación eléctrica tipo torre para fuentes de agua

  • Diseño de estructura modular:El cabrestante y la mesa giratoria adoptan diseños modulares independientes, lo que da como resultado un tamaño y una estructura compactos. Esto facilita el desmontaje y el transporte, lo que permite la adaptación a diversos entornos de construcción.
  • Configuraciones diversas:Se pueden equipar opcionalmente diferentes modelos de mesas giratorias para petróleo según sea necesario, junto con frenos de inercia y casquillos de rodillos para satisfacer una variedad de requisitos de perforación.
  • Cabrestante de alto rendimiento:Cuenta con un tambor abierto extra ancho y ranuras Lebus, lo que prolonga significativamente la vida útil del cable metálico. También está equipado con múltiples dispositivos de frenado y seguridad, sistemas de elevación de emergencia y funciones automáticas de alimentación de perforación, lo que mejora tanto la seguridad operativa como la automatización.
  • Sistema de control eléctrico inteligente:Se seleccionan componentes eléctricos de renombre internacional para garantizar una alta fiabilidad del sistema. El sistema de control admite tres modos de control de respaldo mutuo, y se pueden configurar de forma flexible múltiples funciones de protección de seguridad según las condiciones de trabajo reales.
  • Alta eficiencia y ahorro de energía:Ofrece una alta eficiencia de transmisión y un bajo consumo de energía, lo que supone un ahorro energético mucho mayor en comparación con las plataformas tradicionales.
  • Bajo coste de mantenimiento:Estructura sencilla, baja tasa de averías, menos piezas de desgaste y carga de trabajo diaria de mantenimiento mínima.
  • Regulación continua de la velocidad:Utiliza tecnología de arranque suave y regulación continua de la velocidad, lo que garantiza un impacto mínimo durante el arranque del equipo y el ajuste de la velocidad, mejorando así la experiencia operativa.
  • Control digital centralizado:Permite un control digital centralizado, lo que mejora aún más la seguridad y la fiabilidad operativas.

Aplicaciones

La plataforma de perforación eléctrica de tipo torre con fuente de agua se utiliza ampliamente para pozos de agua domésticos, riego agrícola, desarrollo geotérmico y proyectos de extracción de agua industrial. Su estructura flexible y su eficiente sistema de control eléctrico le permiten realizar tareas de perforación en entornos urbanos, rurales, montañosos y en diversas condiciones de trabajo complejas.

Parámetros técnicos
Plataforma eléctrica de perforación de pozos de agua con estructura de torre
Modelo DB-20 DB-25 DB-30 DB-35 DB-40
Profundidad máxima de perforación (tubo de perforación φ89) (m) 2000 2500 3000 3500 4000
Carga máxima del gancho (kN) 800 960 1350 1700 1800
Peso máximo de la sarta de perforación (t) 55 65 75 90 100
Gancho de bloque móvil Velocidad de elevación (m/s) 0-0,5 (regulación continua de la velocidad) 0-0,5 (regulación continua de la velocidad) 0-0,7 (regulación continua de la velocidad) 0-0,7 (regulación continua de la velocidad) 0-0,9 (regulación continua de la velocidad)
Número de cables en el sistema de desplazamiento 8 (4x5) 8 (4x5) 10 (5x6) 10 (5x6) 10 (5x6)
Diámetro del cable de acero de perforación (mm) 22 24 28 28 29
Tensión máxima de la cuerda rápida (kN) 100 120 135 170 210
Altura del mástil (m) 27 29 31 31 41
Tipo de mástil Tipo A Tipo K Tipo K Tipo K Tipo K
Tipo base Tipo bloque de caja
Altura de la base (m) 2/2,8/4/4,5 Opcional
Cabrestante Velocidad de la cuerda rápida del cabrestante (m/s) 0-4 0-4 0-7 0-7 0-9
Cable rápido del cabrestante Fuerza máxima de elevación (kN) 100 120 135 170 210
Capacidad de la cuerda del tambor (m) Total: 350 Total: 380 Total: 500 Total: 500 Total: 600
Modo de conducción Conversión de frecuencia Accionamiento independiente
Otras configuraciones Freno de disco hidráulico, taladrado con alimentación automática, elevación de emergencia
Mesa giratoria Velocidad de la mesa giratoria (adelante/atrás) 0-200 (regulación continua de la velocidad)
Par máximo de la mesa giratoria (N.m) 13700 13700 13700-27500 13700-27500 22500-27500
Diámetro de apertura de la mesa giratoria (mm) Ф445 Ф445 Ф445-Ф698 Ф445-Ф698 Ф520-698
Carga estática máxima de la mesa giratoria (kN) 1350 1350 1350-4500 1350-4500 3150-4500
Modo de accionamiento Conversión de frecuencia Accionamiento independiente
Avance automático Perforación Velocidad de avance de perforación (m/s) 0-0,01 (velocidad del gancho del bloque de desplazamiento)
Precisión de perforación de avance (kN) ≤3
Modo de taladrado con avance Presión constante o velocidad constante
