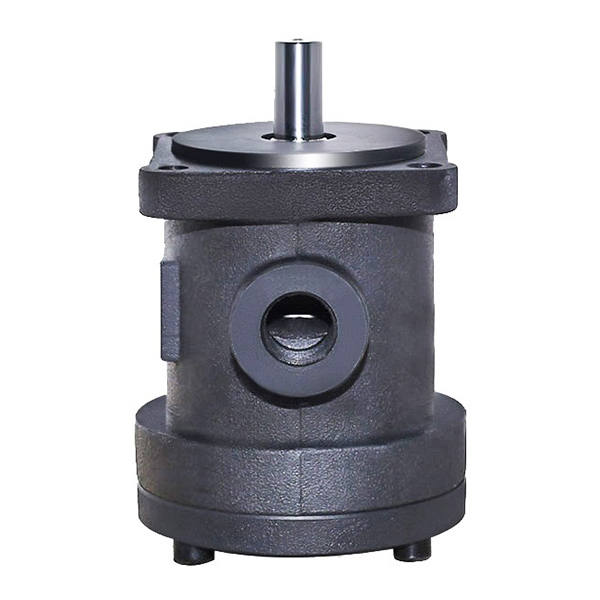

Bombas de paletas de cilindrada fija para prensas hidráulicas

La bomba de paletas de cilindrada fija es una bomba de desplazamiento positivo, lo que significa que el volumen de líquido descargado durante cada ciclo de rotación es fijo y no se puede ajustar en función de los cambios de carga externa.

Descripción

Estas bombas de paletas de cilindrada fija se utilizan habitualmente en sistemas hidráulicos que requieren un suministro de caudal constante. A diferencia de las bombas de paletas de cilindrada variable, las bombas de paletas de cilindrada fija tienen una cilindrada fija y son adecuadas para aplicaciones que requieren una alta estabilidad de caudal.

Principio de funcionamiento de la bomba de paletas de cilindrada fija:

El principio de funcionamiento de las bombas de paletas de cilindrada fija se basa en la combinación de paletas deslizantes en la ranura del rotor y una estructura excéntrica. Dentro del cuerpo de la bomba hay un rotor excéntrico en el que se montan varias paletas que se deslizan libremente. Cuando el rotor gira, la estructura excéntrica impulsa los álabes para formar una serie de cámaras selladas con la pared interior de la carcasa de la bomba, y estas cámaras completan alternativamente el proceso de succión y descarga. Debido al diseño especial de la estructura, el volumen de líquido descargado por la bomba es fijo en cada ciclo de rotación, es decir, el caudal es constante y no cambia con el cambio de carga y velocidad.

Las bombas de paletas de cilindrada fija se utilizan ampliamente en todo tipo de sistemas hidráulicos, especialmente en aquellas industrias que requieren un caudal y una presión estrictos y estables. Las áreas de aplicación específicas incluyen:

  1. Maquinaria de corte: en máquinas herramienta de corte de precisión, las bombas de paletas de cilindrada fija para el sistema de accionamiento hidráulico proporcionan un caudal constante, lo que garantiza una transmisión estable de la fuerza de corte y mejora la precisión y la productividad del trabajo.
  2. Maquinaria industrial ligera: en maquinaria para plásticos, maquinaria textil, maquinaria de embalaje y otros equipos industriales ligeros, las bombas de paletas de cilindrada fija se utilizan comúnmente para proporcionar una potencia hidráulica estable que satisfaga las necesidades de consistencia del caudal y funcionamiento suave de estos equipos.
  3. Maquinaria de presión: como prensas hidráulicas, máquinas de moldeo hidráulico, etc., las bombas de paletas de desplazamiento fijo para estos dispositivos proporcionan un flujo hidráulico continuo y estable para garantizar la precisión y la consistencia del proceso de prensado.
  4. Maquinaria de rodamientos: en los equipos de procesamiento y prueba de rodamientos, las bombas de paletas de desplazamiento fijo proporcionan una transmisión hidráulica precisa para proporcionar una potencia estable para la producción y prueba de rodamientos de precisión.
  5. Líneas de producción automatizadas: en las líneas de producción automatizadas, las bombas de paletas de desplazamiento fijo proporcionan una potencia hidráulica suave y fiable para los brazos robóticos, las líneas de montaje y otros equipos, con el fin de garantizar el funcionamiento eficiente de la línea de producción.
  6. Maquinaria agrícola: en tractores, cosechadoras y otra maquinaria agrícola, las bombas de paletas de cilindrada fija proporcionan potencia continua al sistema hidráulico para garantizar la eficiencia y la precisión de las diversas operaciones de la maquinaria.
  7. Maquinaria de construcción: en excavadoras, bulldozers y otra maquinaria de construcción, las bombas de paletas de cilindrada fija para el sistema hidráulico proporcionan el caudal estable necesario para garantizar el funcionamiento fluido de los equipos bajo cargas elevadas.
  8. Sistema de dirección asistida hidráulica: las bombas de paletas de cilindrada fija también se utilizan habitualmente en los sistemas de dirección asistida hidráulica para proporcionar una fuente de energía fiable que garantice la rápida respuesta y la estabilidad del sistema de dirección.

Características de la bomba de paletas de cilindrada fija:

  1. Estructura razonable: la bomba de paletas de cilindrada fija tiene un diseño estructural compacto y sencillo, fácil de integrar en diversos tipos de sistemas hidráulicos, y puede mejorar eficazmente la eficiencia y reducir la tasa de fallos.
  2. Alta fiabilidad: el uso de materiales de alta calidad y un proceso de fabricación de precisión garantizan la durabilidad y la estabilidad del cuerpo de la bomba, incluso en entornos de funcionamiento difíciles, y permiten un funcionamiento estable a largo plazo.
  3. Bajo nivel de ruido: el proceso de funcionamiento de la bomba es suave y silencioso, lo que la hace adecuada para aplicaciones con altos requisitos de ruido, como maquinaria de precisión y equipos de automatización.
  4. Rendimiento estable: el desplazamiento de la bomba de paletas de cilindrada fija es fijo, puede proporcionar un caudal constante en diversas condiciones de trabajo, lo que garantiza la estabilidad y la precisión del sistema hidráulico, especialmente para los requisitos de estabilidad de caudal de los equipos hidráulicos de alta presión.
  5. Alta adaptabilidad: las bombas de paletas de cilindrada fija son adecuadas para una variedad de equipos industriales diferentes, especialmente aquellos que requieren un control preciso del flujo del sistema hidráulico, ampliamente utilizados en corte, presión, procesamiento de cojinetes y otros campos.
  6. Alta eficiencia: gracias a su diseño racional, las bombas de paletas de cilindrada fija tienen un alto índice de eficiencia energética, pueden minimizar la pérdida de energía y mejorar la eficiencia general del sistema hidráulico.
  7. Bajos requisitos de mantenimiento: la estructura de la bomba de paletas de desplazamiento fijo es sencilla y duradera, con bajos requisitos de mantenimiento rutinario, lo que reduce el tiempo de inactividad del equipo y los costes de mantenimiento, para garantizar el funcionamiento eficiente del sistema hidráulico.
Parámetros técnicos
bombas de paletas de cilindrada fija
Modelo Cilindrada
mL/r
Presión máx.
MPa
Velocidad
r/min
Peso kg
50b-4 4,2 10 600-1800 10
50b-7 6. 5
50b-8 8. 5
50b-10 10,4
50b-12 13
50b-14 14,2
50b-17 16. 8
50b-20 19,4
50b-23 23. 3
50b-25 24. 4
50b-30 30. 5
50b-36 36. 0
50b-39 38,6
