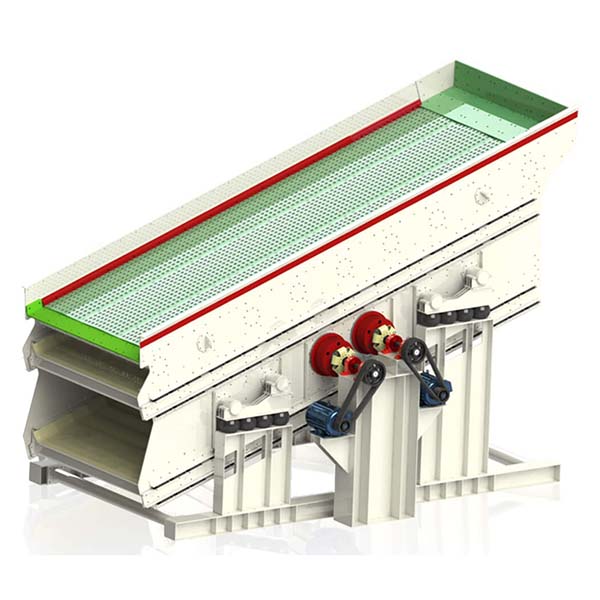

Criba vibratoria de flujo invertido con función de frecuencia variable

La criba vibratoria de flujo invertido supera las limitaciones estructurales estáticas de la superficie de la criba vibratoria tradicional, mediante la combinación de una superficie de criba dinámica y una intensidad de vibración ultraalta, para lograr una separación y clasificación más exhaustivas de los materiales.

Características estructurales de la criba vibratoria de flujo invertido:

1. Estructura dinámica de la criba: la superficie de la criba flip ya no es fija, gracias al movimiento periódico de tensión y relajación con la deformación de la superficie de la criba, lo que reduce en gran medida la adhesión del material y el fenómeno de obstrucción.
2. Diseño de fuerza de vibración superior: fuerza de excitación de la caja de la criba de 34 g, superficie de la criba localizada hasta 3050 g, rompiendo completamente la masa de materiales.
3. Sistema de vibración de doble capa: el marco de la criba vibratoria principal para la pista circular, el marco de la criba flotante para la pista elíptica, las dos formas de vibración cooperan entre sí para mejorar la eficiencia de cribado;
4. Malla de poliuretano de poros abiertos: uso de material de poliuretano de alta elasticidad, con una vida útil más larga y una mayor resistencia al desgaste, al tiempo que mejora considerablemente la tasa de cribado por unidad de superficie.
5. Diseño modular del cuerpo de la criba en forma de U: mejora la resistencia estructural de la placa lateral, reduce la concentración de tensiones durante el funcionamiento y prolonga la vida útil de toda la máquina.
6. Frecuencia ajustable: ajustando la frecuencia de excitación, se puede configurar el ritmo de cribado para materiales con diferentes tamaños de partículas y humedad.

Las principales ventajas de la criba vibratoria de flujo invertido:

1. Resuelve el persistente problema de la obstrucción de los orificios: la deformación de la superficie de la criba con vibración de alta frecuencia, con una excelente capacidad de autolimpieza, reduce la obstrucción de los orificios de la criba.
2. La mejora de la eficiencia de cribado es notable: adecuada para arcilla, arena húmeda, lodos de carbón, polvo de piedra y otros materiales difíciles de procesar con equipos tradicionales.
3. Funcionamiento estable y bajo consumo de energía: a pesar de la alta intensidad de vibración de la superficie de la criba, la amplitud del host es pequeña, el impacto en los cimientos es leve y no se requiere un tratamiento complejo de los cimientos.
4. Estructura compacta y fiable: todas las piezas de la máquina tamizadora son razonables, el movimiento del marco flotante de la criba es suave y el equipo tiene una gran durabilidad.
5. Mantenimiento conveniente: fácil sustitución de la malla de la criba, ciclo de mantenimiento largo, lo que reduce significativamente los costes operativos.

Principio de funcionamiento de la criba vibratoria de flujo invertido:

La criba vibratoria de flujo invertido consta de dos sistemas de vibración: uno es el bastidor fijo de la criba principal, con una vibración de trayectoria circular estándar; el segundo es el bastidor flotante de la criba instalado en la parte superior del bastidor de la criba principal, para el movimiento de trayectoria elíptica en la dirección del eje largo. Durante el proceso de vibración, la malla de la criba produce cambios periódicos de tensión y relajación, mientras que los orificios de la criba sufren una ligera deformación, de modo que las partículas adheridas a la malla de la criba se desprenden automáticamente, logrando así un efecto de autolimpieza continua.

Esta estructura permite la formación de un impacto y una fricción más adecuados entre la superficie de la criba y el material, lo que afloja eficazmente el material aglomerado y mejora la eficiencia de la cribado. Los parámetros de vibración (como la frecuencia y la amplitud) pueden ajustarse con precisión según las necesidades de las diferentes condiciones de trabajo, adaptándose así a una variedad de escenarios de cribado.

Campos de aplicación típicos de la criba vibratoria de flujo invertido:

1. Cribado minero: se utiliza para el cribado previo o el cribado fino de materiales húmedos de grano fino, como mineral de hierro de alta viscosidad, mineral de manganeso, tungsteno y mineral de estaño.
2. Producción mecanizada de arena: se utiliza para arena húmeda, recuperación de polvo de piedra, control de calidad, prevención de la pérdida de materiales finos;
3. Industria del carbón: clasificación y deshidratación eficaces de materiales que contienen agua, como lodos de carbón, carbón húmedo y ganga.
4. Industria química y protección del medio ambiente: adecuada para el cribado de polvo de alta humedad, escoria, sedimentos y otros materiales difíciles de manejar.
5. Construcción de edificios y túneles: separación de lodos, cribado de arena y grava y proceso de reciclaje para mejorar la capacidad de procesamiento y la limpieza.
