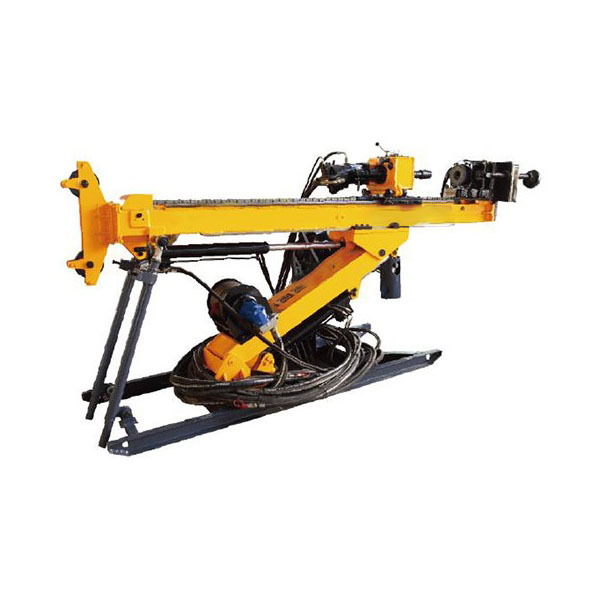

Equipo de perforación hidráulico completo para túneles

Equipo de perforación hidráulico completo para túneles para minería subterránea

La perforadora hidráulica para túneles está especialmente diseñada para la minería subterránea y la construcción de túneles. Cuenta con una estructura compacta y un funcionamiento flexible, lo que permite una perforación eficiente y segura en espacios reducidos. La perforadora se adapta a condiciones de trabajo complejas y ofrece un rendimiento fiable.

Contáctenos
Descripción

La perforadora de túneles totalmente hidráulica

La perforadora de túneles totalmente hidráulica es un dispositivo de perforación altamente eficiente diseñado especialmente para túneles mineros e ingeniería subterránea. Puede operar con flexibilidad en espacios reducidos, lo que la hace adecuada para la exploración y la construcción en entornos geológicos complejos, y se utiliza ampliamente en diversos proyectos de ingeniería subterránea.

Características de la perforadora de túneles totalmente hidráulica

  • La perforadora adopta una estructura dividida, lo que la hace ligera, fácil de transportar y cómoda para operar en espacios estrechos.
  • La unidad de potencia utiliza un motor a prueba de explosiones combinado con un avanzado sistema hidráulico para garantizar la seguridad y la fiabilidad.
  • El mandril hidráulico está diseñado para permitir una rápida sujeción y liberación de la barra de perforación, y cuenta con protección contra cortes de energía.
  • El mástil puede deslizarse y extenderse, alineándose estrechamente con la base para mejorar la estabilidad operativa y la precisión de la perforación.
  • Ofrece capacidad de perforación en múltiples ángulos; el mástil y el brazo oscilante se pueden ajustar de forma flexible para satisfacer diversos requisitos de perforación.
  • El cabezal de potencia proporciona un amplio rango de velocidades y un fuerte par, adecuado para operaciones en diferentes estratos.

Campos de aplicación

  1. Exploración geológica de minas y túneles.
  2. Construcción de túneles ferroviarios y de autopistas.
  3. Proyectos subterráneos para la conservación del agua y la energía hidroeléctrica.
  4. Desarrollo de espacios subterráneos y refuerzo de ingeniería.
  5. Extracción de gas y perforación de pozos de seguridad en minas de carbón.
Parámetros técnicos
Equipo de perforación hidráulico completo para túneles para minería subterránea
Modelo BYKD-3B
Artículo Unidad Parámetro Observaciones
Capacidad de perforación Dirección de perforación / Vertical hacia abajo Vertical ascendente
Barra de perforación BQ (1,5 m) m 400 200 φ55,6 mm
Varilla de perforación NQ (1,5 m) 300 150 Φ69,9 mm
Varilla de perforación HQ (1,5 m) 200 100 φ88,9 mm
Motor Modelo / YE3-225M
Potencia nominal kW 45
Velocidad nominal r/min 1480
Cabezal de potencia Velocidad máxima de rotación r/min 1200
Par máximo N·m 855
Rango de velocidad r/min 430 a 858 Ⅰ Marcha
595 a 1200 Ⅱ Marcha
Par correspondiente N·m 855 a 438 Ⅰ Marcha
630 a 316 Ⅱ Engranaje
Diámetro del orificio pasante del eje principal mm Tipo de accionamiento superior
Distancia de desplazamiento mm 275
Mecanismo de alimentación Carrera de alimentación mm 1800
Fuerza de elevación máxima kN 60
Fuerza máxima de alimentación kN 30
Mástil Ángulo de perforación Grados -90 a +90
Recorrido de deslizamiento mm 1300
Polipasto de cable Fuerza de elevación de un solo cable kN 8 Primera capa
Velocidad de elevación m/min 160 Primera capa
Longitud del cable metálico m 350
Diámetro del cable metálico mm 6
Soporte del orificio Varilla de perforación aplicable / BQ, NQ, HQ, PQ
Orificio pasante mm Φ124
Dimensiones (L x An x Al) Máquina principal mm 3456 x 1290 x 1620
Central eléctrica mm 1910 x 1080 x 1180
Armario de control mm 860 x 400 x 1080
Peso Máquina principal kg 1450
Estación de energía kg 1140
Armario de control kg 130
