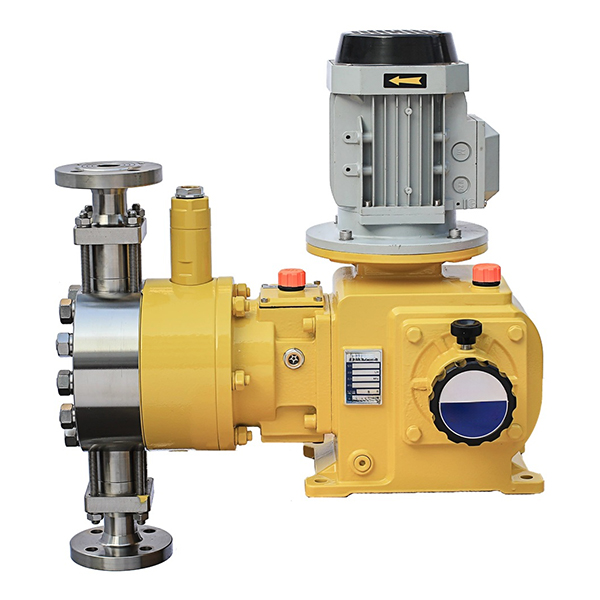

Bomba dosificadora hidráulica de diafragma

Bomba dosificadora hidráulica de diafragma con sistema de control

Las bombas dosificadoras hidráulicas de doble diafragma se utilizan ampliamente en las industrias química, petrolera y gasística, de protección medioambiental, eléctrica, médica, minera, metalúrgica, papelera y otras.

Contáctenos
Descripción

La bomba dosificadora hidráulica de doble diafragma es una bomba de alta seguridad para la dosificación y el transporte precisos de medios especiales. Basada en el diseño de la bomba hidráulica de diafragma, añade doble diafragma y un sistema de monitorización, lo que evita eficazmente los riesgos de rotura de las bombas de diafragma simple.

Parámetros técnicos de la bomba dosificadora hidráulica de diafragma:

  • Caudal de un solo cabezal: Qmáx = 1600 l/h
  • Rango de presión: Pmáx = 70 MPa
  • Configuración estándar: material 304, 316, 380 V CA, 50 Hz
  • Configuración opcional: material 316L, PVDF, 904, 2205, TA, Hastelloy C, etc.; conversión de frecuencia del motor, a prueba de explosiones, voltaje especial, frecuencia

Bomba dosificadora hidráulica de diafragma Características principales:

  1. Diseño de doble diafragma: el extremo hidráulico utiliza un sellado de doble diafragma para evitar fugas y aumentar la seguridad. El ajuste al vacío durante el funcionamiento garantiza una dosificación de alta precisión.
  2. Sistema de supervisión de rotura de diafragma: el sensor integrado detecta la rotura en 0,2 segundos, activa la alarma y detiene la bomba, con señal de retroalimentación a la sala de control para un mantenimiento oportuno.
  3. Excelente material del diafragma: el diafragma de PTFE proporciona resistencia a la corrosión y a la temperatura para entornos difíciles.
  4. Protección automática de alivio de presión: la válvula de sobrecarga permite el alivio automático para evitar sobrecargas (no apta para uso prolongado).
  5. Amplia aplicabilidad: adecuado para medios especiales de alta/baja temperatura, alta viscosidad, corrosivos, inflamables, explosivos, tóxicos, malolientes, radiactivos y otros. Admite configuración paralela de doble/múltiple cabezal para aumentar el caudal, reducir el pulso o suministrar múltiples medios simultáneamente.
  6. Control de automatización: controlador de carrera opcional para una automatización más precisa.

Bomba dosificadora hidráulica de diafragma Ventajas:

  1. Rápida respuesta del sistema de control, alta seguridad, superior a los medidores de pantalla tradicionales.
  2. Mecanismo excéntrico ajustable, ajuste de carrera continuo de 0-100 %, alta precisión y estabilidad de medición, control de error dentro de ±1 %.
  3. El diafragma metálico (de una o varias capas) soporta una presión de hasta 70 MPa.
  4. Conjunto de válvula de control de alta precisión (bola, pila, tipo angular), asiento de válvula utilizable en ambos lados para reducir los costes de mantenimiento.
