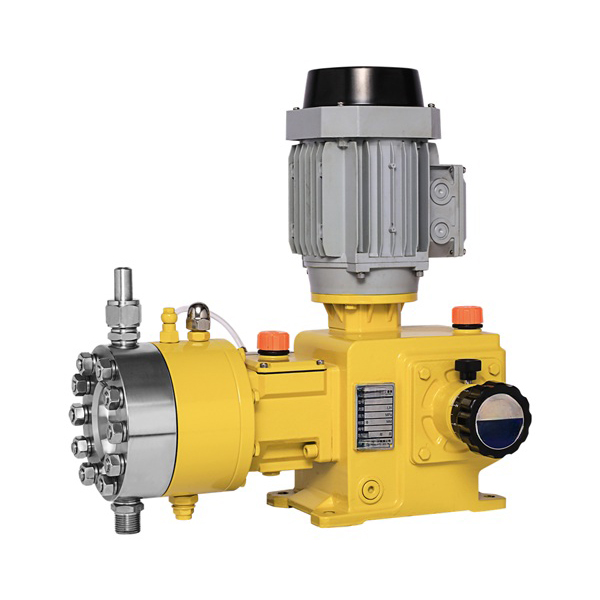

Bomba dosificadora hidráulica de doble diafragma

Bomba dosificadora hidráulica de doble diafragma con sensor de monitorización

Las bombas dosificadoras hidráulicas de doble diafragma se basan en la tecnología de las bombas dosificadoras hidráulicas de diafragma, añadiendo una capa adicional de diafragma y equipadas con sensores o un sistema de monitorización de instrumentación, con el fin de evitar el riesgo de accidentes causados por la rotura de una sola capa de diafragma. Este diseño integra un sistema de monitorización y alarma de rotura de diafragma, lo que mejora eficazmente la seguridad de la bomba durante su uso.

Contáctenos
Descripción

El diseño de doble diafragma y el sistema de alarma de control de rotura de las bombas dosificadoras hidráulicas de doble diafragma proporcionan una mayor seguridad en la transferencia de productos químicos peligrosos. Además, las opciones de control automatizado y la configuración flexible de múltiples materiales garantizan la estabilidad y la fiabilidad a largo plazo en condiciones de trabajo complejas. Ampliamente utilizadas en las industrias química, petrolera y gasística, eléctrica y de protección medioambiental.

Bomba dosificadora hidráulica de doble diafragma Parámetros técnicos:

  • Caudal de un solo cabezal: Qmax = 210 L/H
  • Rango de presión: Pmáx = 60 MPa
  • Configuración estándar: material 304, 316, 380 V/50 Hz
  • Configuración opcional: material 316L, PVDF, 904, 2205, TA, Hastelloy C, etc.; conversión de frecuencia del motor, a prueba de explosiones, voltaje y frecuencia especiales
  • Sistema integrado de monitorización y alarma de rotura de diafragma para mejorar la seguridad de la bomba

Bomba dosificadora hidráulica de doble diafragma Características principales:

  1. Diseño de diafragma de doble capa: el extremo hidráulico utiliza un sellado de diafragma de doble capa para una mayor seguridad en comparación con el de una sola capa. El acoplamiento de vacío garantiza que no haya fugas y mantiene la precisión de la medición.
  2. Sistema de monitorización de rotura del diafragma: los sensores integrados detectan la rotura al instante (en menos de 0,2 segundos), activan el apagado automático y las alarmas acústicas y luminosas, y transmiten señales a la sala de control para un mantenimiento oportuno.
  3. Diafragma resistente a la corrosión: el diafragma de PTFE ofrece una excelente resistencia a la corrosión y a la temperatura para entornos difíciles.
  4. Protección contra sobrecargas: válvula de sobrecarga integrada con alivio de presión automático; utilícelo dentro del rango normal para obtener los mejores resultados.
  5. Amplio rango de caudal y presión: adecuado para temperaturas altas/bajas, alta viscosidad, corrosivo, contenido sólido, inflamable, explosivo, tóxico, maloliente, radiactivo y otros medios especiales.
  6. Uso paralelo: cabezales dobles o múltiples en paralelo para aumentar el caudal y reducir el pulso; admite bombeo proporcional y suministro sincronizado de medios.
  7. Control de automatización: controlador de carrera opcional para una regulación precisa del caudal y la presión, lo que permite una mayor automatización.

Bomba dosificadora hidráulica de doble diafragma Ventajas:

  1. Alta seguridad y velocidad de respuesta: sensores de monitorización en tiempo real, alarmas y apagado automático mejoran considerablemente la seguridad y la respuesta ante fallos.
  2. Ajuste de alta precisión: mecanismo excéntrico ajustable integral, ajuste de carrera continuo (0-100 %), estabilidad y precisión dentro de ±1 %.
  3. Capacidad de transporte de alta presión: diafragma metálico de una o varias capas, presión máxima de trabajo de hasta 70 MPa, adecuado para fluidos complejos y de alta presión.
  4. Válvula de retención duradera y de alta precisión: múltiples componentes de la válvula de retención; las piezas de desgaste de doble cara reducen el mantenimiento y mejoran la eficiencia.
  5. Selección flexible de materiales: las opciones de cabezal de bomba incluyen acero inoxidable 304, 316, acero dúplex, aleación Hastelloy C, etc., para medios corrosivos.

Campos de aplicación:

Las bombas dosificadoras hidráulicas de doble diafragma son ideales para operaciones de alto riesgo, especialmente para transferir líquidos corrosivos, volátiles, inflamables, tóxicos, malolientes, de alta viscosidad, radiactivos o preciosos.

  • Industria química: Dosificación precisa de productos químicos y aditivos.
  • Petróleo y gas: transporte de fluidos de inyección química, lubricantes, etc.
  • Protección del medio ambiente: Tratamiento de contaminantes, aguas residuales y medios nocivos.
  • Farmacéutica: suministro preciso de medicamentos y agentes biológicos.
  • Minería y metalurgia: transporte de líquidos de alta viscosidad o altamente corrosivos.
  • Papel, alimentación y bebidas: control preciso de ingredientes, aditivos y otras sustancias.
