Perforadora de gran diámetro

Perforadora de gran diámetro para proyectos de pozos subterráneos

La perforadora de gran diámetro es una máquina eficiente diseñada específicamente para excavar pozos verticales e inclinados de gran diámetro en proyectos de minería e ingeniería civil. Con una estructura modular, gran adaptabilidad y rendimiento fiable, maneja de manera eficiente diversas condiciones geológicas complejas para lograr una construcción de pozos de alta calidad.

Contáctenos
Descripción

La perforadora de gran diámetro

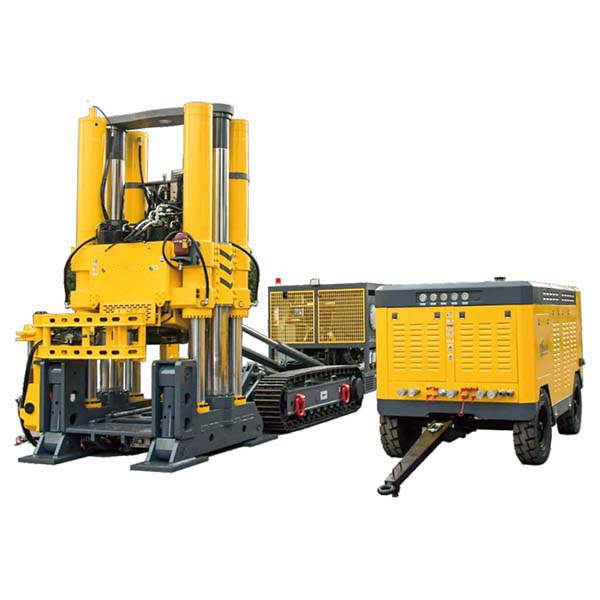

La perforadora de gran diámetro es una máquina altamente eficiente desarrollada específicamente para la excavación de pozos a gran escala. El equipo se compone de tres módulos principales: la unidad de potencia, la unidad de perforación principal y el vehículo de transporte tipo oruga. Este diseño modular compacto permite un rápido traslado subterráneo sin necesidad de complejos procedimientos de desmontaje. Su estructura está optimizada para operaciones en entornos subterráneos bajos y estrechos, lo que demuestra una excelente adaptabilidad en condiciones difíciles.

Características principales de la perforadora de gran diámetro

  1. Diseño modular:El sistema consta de una unidad de potencia, un cuerpo de perforación principal y un vehículo de transporte, lo que facilita el transporte y el montaje subterráneo y mejora significativamente la eficiencia de la transferencia.
  2. Alta adaptabilidad:Capaz de funcionar con flexibilidad en espacios subterráneos confinados y complejos, adaptándose a una variedad de condiciones de trabajo.
  3. Sistema de transmisión cerrado de alta resistencia:La innovadora tecnología de transmisión mejora el rendimiento de perforación de rocas, lo que permite a la máquina hacer frente a formaciones geológicas diversas y complejas.
  4. Manipulación multifuncional:El vehículo de transporte sobre orugas opcional puede equiparse con diversos accesorios para manipular varillas de perforación, cabezales de corte, bombas de agua y otros materiales, satisfaciendo una amplia gama de necesidades de construcción.

Áreas de aplicación de la perforadora de gran diámetro

  1. Adecuada para proyectos de excavación de pozos de gran diámetro en minería, túneles y campos relacionados.
  2. Ideal para proyectos de construcción subterránea que requieren reubicaciones frecuentes y operaciones en espacios reducidos.
  3. Aplicable a la excavación de pozos y la manipulación de materiales en condiciones geológicas complejas y diversos escenarios de trabajo subterráneo.
Parámetros técnicos
Perforadora de gran diámetro para proyectos de pozos subterráneos
Elemento Unidad BY-R200V BY-R236V BY-R276V
Parámetros de funcionamiento Diámetro nominal del eje mm 5000 6000 7000
Diámetro máximo del eje mm 6000 7200 8000
Profundidad máxima del eje m 600 600 1000
Diámetro del orificio piloto mm 350 350 431
Ángulo del eje Grados 90
Parámetros de empuje Fuerza de empuje kN 4200 4200 6700
Fuerza de retracción kN 8600 8600 14 000
Empuje Carrera mm 2195 2195 2755
Parámetros de rotación Par nominal kN.m 560 690 971
Par máximo kN.m 800 980 1154
Velocidad de rotación r/min 0 a 28 0 a 22 0 a 20
Parámetros de desplazamiento Velocidad de desplazamiento km/h 0 a 1,8 0 a 1,8 0 a 2
Capacidad de pendiente Grado 14 14 14
Distancia al suelo mm 250 250 250
Potencia del motor diésel kW 96 (China IV) 96 (China IV) 154 (China IV)
Capacidad del depósito de diésel L 170 170 270
Parámetros de potencia Potencia del motor principal kW 400 400 630
Voltaje V 380, 660, 1000, 1140
Sistema hidráulico Presión nominal del sistema MPa 35 35 35
Capacidad del depósito hidráulico L 655 (estación de bombeo) + 370 (chasis) 770 (estación de bombeo) + 450 (chasis)
Precisión de filtración μm 10 10 10
