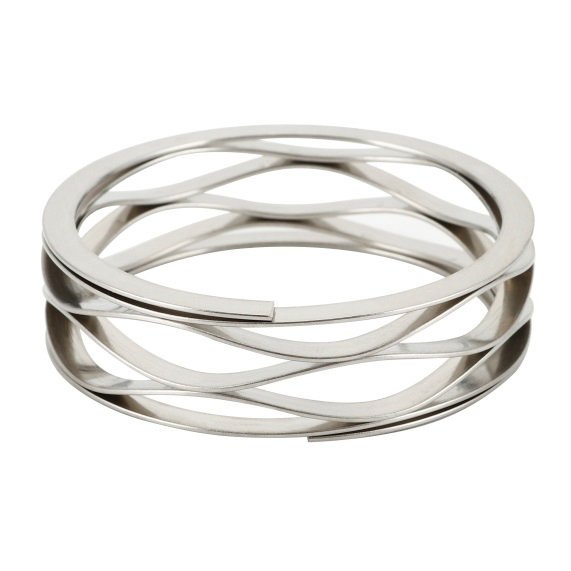

Resorte ondulado multivuelta con extremos de cuña

Resortes ondulados multivuelta con extremos con cuñas, serie KS

Name: Resortes ondulados multivuelta con extremos con cuñas, serie KS
Brand: beentools

Los resortes ondulados multigiro con extremos con cuñas tienen un anillo plano en cada extremo que actúa como anillo de soporte, y están disponibles en pico a valle.

Contáctenos

Descripción

Resortes ondulados multivuelta con extremos con cuñaspresentan una estructura especial de múltiples espiras diseñada para ofrecer ratios de elasticidad estables y un control preciso de la carga. Las capas superior e inferior entran en contacto en las crestas y los valles, y el número efectivo de espiras es dos menos que el número total. Los extremos con cuñas proporcionan una mayor superficie de contacto, lo que garantiza una estabilidad estructural óptima y una distribución uniforme de la carga, al tiempo que minimiza las concentraciones de tensión localizadas.

Resorte ondulado multivuelta con extremos con cuñas

Características y ventajas principales

Estabilidad estructural:Los extremos con cuñas aumentan el área de contacto para mejorar la estabilidad y distribuir la carga de forma más uniforme.
Control preciso de la carga:La carga es proporcional a la deflexión, lo que garantiza una respuesta precisa en diversas condiciones de funcionamiento.
Amortiguación de vibraciones:Amortigua eficazmente los golpes y las vibraciones, lo que lo hace ideal para aplicaciones de alta frecuencia y grandes movimientos.
Diseño de múltiples bobinas:Las bobinas múltiples proporcionan una elasticidad superior, capacidad de deformación y alta capacidad de carga.
Durabilidad:Fabricado con materiales de alta resistencia, como acero aleado, para mejorar la resistencia a la fatiga y la fiabilidad a largo plazo.

Aplicaciones

Sistemas de suspensión de automóviles
Equipos mecánicos
Productos electrónicos
Otros escenarios de alto rendimiento y alta fiabilidad

Los resortes ondulados multivuelta con extremos de cuña son la solución preferida para aplicaciones exigentes que requieren elasticidad estable, control preciso de la carga y amortiguación eficaz de las vibraciones. Su diseño avanzado y sus materiales robustos ofrecen un rendimiento fiable y una vida útil prolongada, lo que los hace indispensables en ensamblajes automotrices, industriales y electrónicos.

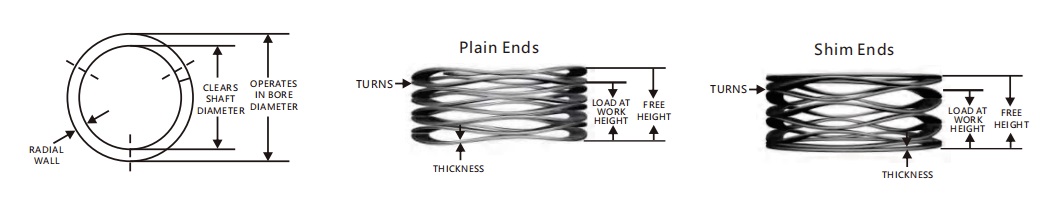

Parámetros técnicos1

N.º de artículo	Funciona en Diámetro interior (mm)	Diámetro del eje libre (mm)	Carga (N)	Altura de trabajo (mm)	Altura libre (mm)	Rigidez del muelle (N/mm)
KS018-L1	4,78	3,18	4,45	0,89	1,91	4,38
KS018-L2	4,78	3,18	4,45	1,17	2,54	3,24
KS018-L3	4,78	3,18	4,45	1,45	3,18	2,57
KS018-L4	4,78	3,18	4,45	1,73	3,81	2,14
KS018-L5	4,78	3,18	4,45	2,01	4,45	1,82
KS018-L6	4,78	3,18	4,45	2,29	5,08	1,59
KS018-L7	4,78	3,18	4,45	2,57	5,74	1,4
KS018-L8	4,78	3,18	4,45	3,12	7,01	1,14
KS018-L9	4,78	3,18	4,45	3,68	8,28	0,96
KS018-M1	4,78	3,18	9,78	1,19	2,26	15
KS018-M2	4,78	3,18	9,78	1,6	3,02	6,88
KS018-M3	4,78	3,18	9,78	2,01	3,78	5,5
KS018-M4	4,78	3,18	9,78	2,41	4,55	4,59
KS018-M5	4,78	3,18	9,78	2,82	5,31	3,92
KS018-M6	4,78	3,18	9,78	3,23	6,07	3,43
KS018-M7	4,78	3,18	9,78	3,63	6,81	3,08
KS018-M8	4,78	3,18	9,78	4,42	8,33	2,5
KS018-M9	4,78	3,18	9,78	5,16	9,86	2,5
KS021-L1	5,56	3,56	6,67	1,02	2,01	6,74
KS021-L2	5,56	3,56	6,67	1,35	2,67	5,04
KS021-L3	5,56	3,56	6,67	1,68	3,33	4,04
KS021-L4	5,56	3,56	6,67	2,03	3,99	3,41
KS021-L5	5,56	3,56	6,67	2,34	4,65	2,89
KS021-L6	5,56	3,56	6,67	2,69	5,31	2,56
KS021-L7	5,56	3,56	6,67	3,05	5,99	2,26
KS021-L8	5,56	3,56	6,67	3,71	7,32	1,86
KS021-L9	5,56	3,56	6,67	4,34	8,64	1,56
KS021-M1	5,56	3,56	20	1,3	2,03	27,16
KS021-M2	5,56	3,56	20	1,73	2,72	20,2
KS021-M3	5,56	3,56	20	2,16	3,38	16,42
KS021-M4	5,56	3,56	20	2,57	4,06	13,35
KS021-M5	5,56	3,56	20	3	4,75	11,41
KS021-M6	5,56	3,56	20	3,43	5,44	9,98
KS021-M7	5,56	3,56	20	3,86	6,1	8,94
KS021-M8	5,56	3,56	20	4,75	7,47	7,37
KS021-M9	5,56	3,56	20	5,51	8,81	6,06
KS025-L1	6,35	3,81	8,89	0,84	1,91	8,4
KS025-L2	6,35	3,81	8,89	1,27	2,54	7
KS025-L3	6,35	3,81	8,89	1,52	3,18	5,425
KS025-L4	6,35	3,81	8,89	1,91	3,81	4,725
KS025-L5	6,35	3,81	8,89	2,16	4,45	3,85
KS025-L6	6,35	3,81	8,89	2,41	5,08	3,325
KS025-L7	6,35	3,81	8,89	3,05	5,72	3,325
KS025-L8	6,35	3,81	8,89	3,56	6,99	2,625
KS025-L9	6,35	3,81	8,89	4,32	8,26	2,275
KS025-M1	6,35	3,81	22,23	0,94	1,91	23,1
KS025-M2	6,35	3,81	22,23	1,22	2,54	16,8
KS025-M3	6,35	3,81	22,23	1,65	3,18	14,525
KS025-M4	6,35	3,81	22,23	1,91	3,81	11,725
KS025-M5	6,35	3,81	22,23	2,29	4,45	10,325
KS025-M6	6,35	3,81	22,23	2,54	5,08	8,75
KS025-M7	6,35	3,81	22,23	3,05	5,72	8,4
KS025-M8	6,35	3,81	22,23	3,76	6,99	6,825
KS025-M9	6,35	3,81	22,23	4,45	8,26	5,775
KS031-L1	7,92	5,08	13,34	1,78	2,9	11,9
KS031-L2	7,92	5,08	13,34	2,44	3,86	9,45
KS031-L3	7,92	5,08	13,34	3	4,83	7,35
KS031-L4	7,92	5,08	13,34	3,68	5,79	6,3
KS031-L5	7,92	5,08	13,34	4,19	6,76	5,25
KS031-L6	7,92	5,08	13,34	4,95	7,72	4,9
KS031-L7	7,92	5,08	13,34	5,46	8,69	4,2
KS031-L8	7,92	5,08	13,34	6,65	10,62	3,325
KS031-L9	7,92	5,08	13,34	7,85	12,55	2,8
KS031-M1	7,92	5,08	26,67	1,83	2,9	25,025
KS031-M2	7,92	5,08	26,67	2,44	3,86	18,725
KS031-M3	7,92	5,08	26,67	3,12	4,83	15,75
KS031-M4	7,92	5,08	26,67	3,66	5,79	12,425
KS031-M5	7,92	5,08	26,67	4,47	6,76	11,725
KS031-M6	7,92	5,08	26,67	5	7,72	9,8
KS031-M7	7,92	5,08	26,67	5,77	8,69	9,1
KS031-M8	7,92	5,08	26,67	7,06	10,62	7,525
KS031-M9	7,92	5,08	26,67	8,53	12,55	6,65
KS037-L1	9,53	6,35	17,78	1,57	3,81	7,875
KS037-L2	9,53	6,35	17,78	2,49	5,08	6,825
KS037-L3	9,53	6,35	17,78	2,74	6,35	4,9
KS037-L4	9,53	6,35	17,78	3,43	7,62	4,2
KS037-L5	9,53	6,35	17,78	3,81	8,89	3,5
KS037-L6	9,53	6,35	17,78	4,67	10,16	3,325
KS037-L7	9,53	6,35	17,78	4,95	11,43	2,8
KS037-L8	9,53	6,35	17,78	5,79	12,7	2,625
KS037-L9	9,53	6,35	17,78	6,1	13,97	2,275
KS037-M1	9,53	6,35	31,12	2,06	3,81	17,675
KS037-M2	9,53	6,35	31,12	3,02	5,08	15,05
KS037-M3	9,53	6,35	31,12	3,68	6,35	11,725
KS037-M4	9,53	6,35	31,12	4,57	7,62	10,15
KS037-M5	9,53	6,35	31,12	5,13	8,89	8,225
KS037-M6	9,53	6,35	31,12	6,1	10,16	7,7
KS037-M7	9,53	6,35	31,12	6,65	11,43	6,475
KS037-M8	9,53	6,35	31,12	7,57	12,7	6,125
KS037-M9	9,53	6,35	31,12	8,31	13,97	5,425
KS043-L1	11,1	7,14	17,78	1,6	4,19	6,825
KS043-L2	11,1	7,14	17,78	2,36	5,59	5,425
KS043-L3	11,1	7,14	17,78	2,77	6,99	4,2
KS043-L4	11,1	7,14	17,78	3,63	8,38	3,675
KS043-L5	11,1	7,14	17,78	4,06	9,78	3,15
KS043-L6	11,1	7,14	17,78	4,95	11,18	2,8
KS043-L7	11.1	7,14	17,78	5,33	12,57	2,45
KS043-L8	11,1	7,14	17,78	6,1	13,97	2,275
KS043-L9	11,1	7,14	17,78	6,6	15,37	2,1
KS043-M1	11,1	7,14	35,56	2,08	4,19	16,8
KS043-M2	11,1	7,14	35,56	2,92	5,59	13,3
KS043-M3	11,1	7,14	35,56	3,61	6,99	10,5
KS043-M4	11,1	7,14	35,56	4,55	8,38	9,275
KS043-M5	11,1	7,14	35,56	5,03	9,78	7,525
KS043-M6	11,1	7,14	35,56	5,87	11,18	6,65
KS043-M7	11,1	7,14	35,56	6,48	12,57	5,775
KS043-M8	11,1	7,14	35,56	7,37	13,97	5,425
KS043-M9	11,1	7,14	35,56	8,1	15,37	4,9
KS050-L1	12,7	7,92	22,23	1,57	4,57	7,35
KS050-L2	12,7	7,92	22,23	2,29	6,1	5,775
KS050-L3	12,7	7,92	22,23	2,72	7,62	4,55
KS050-L4	12,7	7,92	22,23	3,45	9,14	3,85
KS050-L5	12,7	7,92	22,23	3,81	10,67	3,325
KS050-L6	12,7	7,92	22,23	4,57	12,19	2,975
KS050-L7	12,7	7,92	22,23	4,95	13,72	2,45
KS050-L8	12,7	7,92	22,23	5,59	15,24	2,275
KS050-L9	12,7	7,92	22,23	6,1	16,76	2,1
KS050-M1	12,7	7,92	44,45	1,65	4,57	15,225
KS050-M2	12,7	7,92	44,45	2,34	6,1	11,9
KS050-M3	12,7	7,92	44,45	2,9	7,62	9,45
KS050-M4	12,7	7,92	44,45	3,73	9,14	8,225
KS050-M5	12,7	7,92	44,45	4,11	10,67	6,825
KS050-M6	12,7	7,92	44,45	4,98	12,19	6,125
KS050-M7	12,7	7,92	44,45	5,26	13,72	5,25
KS050-M8	12,7	7,92	44,45	6,25	15,24	4,9
KS050-M9	12,7	7,92	44,45	6,71	16,76	4,375
KS050-H1	12,7	7,92	66,68	1,91	4,57	25,025
KS050-H2	12,7	7,92	66,68	2,79	6,1	20,125
KS050-H3	12,7	7,92	66,68	3,45	7,62	15,925
KS050-H4	12,7	7,92	66,68	4,24	9,14	13,65
KS050-H5	12,7	7,92	66,68	4,62	10,67	11,025
KS050-H6	12,7	7,92	66,68	5,49	12,19	9,975
KS050-H7	12,7	7,92	66,68	6,1	13,72	8,75
KS050-H8	12,7	7,92	66,68	7,11	15,24	8,225
KS050-H9	12,7	7,92	66,68	7,92	16,76	7,525
KS056-L1	14,27	9,53	22,23	2,03	4,95	7,525
KS056-L2	14,27	9,53	22,23	3,18	6,6	6,475
KS056-L3	14,27	9,53	22,23	3,43	8,26	4,55
KS056-L4	14,27	9,53	22,23	4,57	9,91	4,2
KS056-L5	14,27	9,53	22,23	4,83	11,56	3,325
KS056-L6	14,27	9,53	22,23	5,84	13,21	2,975
KS056-L7	14,27	9,53	22,23	6,6	14,86	2,625
KS056-L8	14,27	9,53	22,23	7,24	16,51	2,45
KS056-L9	14,27	9,53	22,23	8	18,16	2,275
KS056-M1	14,27	9,53	48,9	2,18	4,95	17,675
KS056-M2	14,27	9,53	48,9	3,12	6,6	14
KS056-M3	14,27	9,53	48,9	3,68	8,26	10,675
KS056-M4	14,27	9,53	48,9	4,75	9,91	9,45
KS056-M5	14,27	9,53	48,9	5,31	11,56	7,875
KS056-M6	14,27	9,53	48,9	6,43	13,21	7,175
KS056-M7	14,27	9,53	48,9	6,93	14,86	6,125
KS056-M8	14,27	9,53	48,9	8,08	16,51	5,775
KS056-M9	14,27	9,53	48,9	8,71	18,16	5,25
KS056-H1	14,27	9,53	80,02	2,36	4,95	30,8
KS056-H2	14,27	9,53	80,02	3,45	6,6	25,375
KS056-H3	14,27	9,53	80,02	4,19	8,26	19,775
KS056-H4	14,27	9,53	80,02	5,38	9,91	17,675
KS056-H5	14,27	9,53	80,02	6,22	11,56	15,05
KS056-H6	14,27	9,53	80,02	7,16	13,21	13,3
KS056-H7	14,27	9,53	80,02	8,2	14,86	12,075
KS056-H8	14,27	9,53	80,02	9,14	16,51	10,85
KS056-H9	14,27	9,53	80,02	10,36	18,16	10,325
KS062-L1	15,88	11,43	24,15	1,7	4,57	8,4
KS062-L2	15,88	11,43	25	2	6,1	6,125
KS062-L3	15,88	11,43	26,67	2,16	7,62	4,9
KS062-L4	15,88	11,43	26,67	2,69	9,14	4,2
KS062-L5	15,88	11,43	26,67	3,25	10,67	3,675
KS062-L6	15,88	11,43	26,67	4,19	13,72	2,8
KS062-L7	15,88	11,43	26,67	5,13	16,76	2,275
KS062-L8	15,88	11,43	26,67	6,05	19,81	1,925
KS062-M1	15,88	11,43	53,34	2,64	4,57	27,65
KS062-M2	15,88	11,43	53,34	3,3	6,1	19,075
KS062-M3	15,88	11,43	53,34	4,45	7,62	16,8
KS062-M4	15,88	11,43	53,34	5,23	9,14	13,65
KS062-M5	15,88	11,43	53,34	6,25	10,67	12,075
KS062-M6	15,88	11,43	53,34	8,05	13,72	9,45
KS062-M7	15,88	11,43	53,34	9,8	16,76	7,7
KS062-M8	15,88	11,43	53,34	11,53	19,81	6,475
KS062-H1	15,88	11,43	88,91	2,59	4,57	44,8
KS062-H2	15,88	11,43	88,91	3,43	6,1	33,25
KS062-H3	15,88	11,43	88,91	4,45	7,62	28
KS062-H4	15,88	11,43	88,91	5,21	9,14	22,575
KS062-H5	15,88	11,43	88,91	6,22	10,67	19,95
KS062-H6	15,88	11,43	88,91	8	13,72	15,575
KS062-H7	15,88	11,43	88,91	9,91	16,76	12,95
KS062-H8	15,88	11,43	88,91	11,81	19,81	11,025
KS075-L1	19,05	13,97	31,12	3,61	6,35	11,375
KS075-L2	19,05	13,97	31,12	4,75	8,46	8,4
KS075-L3	19,05	13,97	31,12	6,25	10,59	7,175
KS075-L4	19,05	13,97	31,12	7,24	12,7	5,775
KS075-L5	19,05	13,97	31,12	8,84	14,81	5,25
KS075-L6	19,05	13,97	31,12	11,33	19,05	4,025
KS075-L7	19,05	13,97	31,12	14,73	25,4	2,975
KS075-M1	19,05	13,97	57,79	4,04	6,35	25,025
KS075-M2	19,05	13,97	57,79	5,16	8,46	17,5
KS075-M3	19,05	13,97	57,79	6,86	10,59	15,4
KS075-M4	19,05	13,97	57,79	7,98	12,7	12,25
KS075-M5	19,05	13,97	57,79	9,68	14,81	11,2
KS075-M6	19,05	13,97	57,79	12,42	19,05	8,75
KS075-M7	19,05	13,97	57,79	16,48	25,4	6,475
KS075-H1	19,05	13,97	97,8	4,29	6,35	47,6
KS075-H2	19,05	13,97	97,8	5,46	8,46	32,55
KS075-H3	19,05	13,97	97,8	7,39	10,59	30,625
KS075-H4	19,05	13,97	97,8	8,51	12,7	23,275
KS075-H5	19,05	13,97	97,8	10,29	14,81	21,7
KS075-H6	19,05	13,97	97,8	13,36	19,05	17,15
KS075-H7	19,05	13,97	97,8	17,75	25,4	12,775
KS087-L1	22,23	15,24	53,34	2,97	6,35	15,75
KS087-L2	22,23	15,24	53,34	4,01	8,46	12,075
KS087-L3	22,23	15,24	53,34	5,26	10,59	9,975
KS087-L4	22,23	15,24	53,34	6,15	12,7	8,225
KS087-L5	22,23	15,24	53,34	7,29	14,81	7,175
KS087-L6	22,23	15,24	53,34	9,6	19,05	5,6
KS087-L7	22,23	15,24	53,34	12,65	25,4	4,2
KS087-M1	22,23	15,24	80,02	3,15	6,35	25,9
KS087-M2	22,23	15,24	80,02	4,17	8,46	18,9
KS087-M3	22,23	15,24	80,02	5,44	10,59	15,575
KS087-M4	22,23	15,24	80,02	6,4	12,7	13,3
KS087-M5	22,23	15,24	80,02	7,52	14,81	11,55
KS087-M6	22,23	15,24	80,02	9,78	19,05	8,75
KS087-M7	22,23	15,24	80,02	12,93	25,4	6,65
KS087-H1	22,23	15,24	111,13	4,22	6,35	52,15
KS087-H2	22,23	15,24	111,13	5,44	8,46	36,75
KS087-H3	22,23	15,24	111,13	7,06	10,59	31,5
KS087-H4	22,23	15,24	111,13	8,31	12,7	25,375
KS087-H5	22,23	15,24	111,13	10,03	14,81	23,275
KS087-H6	22,23	15,24	111,13	12,95	19,05	18,2
KS087-H7	22,23	15,24	111,13	17,02	25,4	13,65
KS100-L1	25,4	18,54	53,34	2,13	6,35	12,6
KS100-L2	25,4	18,54	53,34	2,74	8,46	9,275
KS100-L3	25,4	18,54	53,34	3,68	10,59	7,7
KS100-L4	25,4	18,54	53,34	4,19	12,7	6,3
KS100-L5	25,4	18,54	53,34	5,11	14,81	5,425
KS100-L6	25,4	18,54	53,34	6,55	19,05	4,2
KS100-L7	25,4	18,54	53,34	8,69	25,4	3,15

Parámetros técnicos2

N.º de artículo	Funciona en Diámetro interior (mm)	Diámetro del eje libre (mm)	Carga (N)	Altura de trabajo (mm)	Altura libre (mm)	Rigidez del muelle (N/mm)
KS100-L8	25,4	18,54	53,34	11,3	31,75	2,625
KS100-L9	25,4	18,54	53,34	13,18	38,1	2,1
KS100-L10	25,4	18,54	53,34	16,08	44,45	1,925
KS100-L11	25,4	18,54	53,34	18,03	50,8	1,575
KS100-M1	25,4	18,54	80,02	2,21	6,35	19,25
KS100-M2	25,4	18,54	80,02	2,87	8,46	14,35
KS100-M3	25,4	18,54	80,02	3,76	10,59	11,725
KS100-M4	25,4	18,54	80,02	4,45	12,7	9,625
KS100-M5	25,4	18,54	80,02	5,38	14,81	8,575
KS100-M6	25,4	18,54	80,02	7,01	19,05	6,65
KS100-M7	25,4	18,54	80,02	9,14	25,4	4,9
KS100-M8	25,4	18,54	80,02	11,48	31,75	4,025
KS100-M9	25,4	18,54	80,02	13,94	38,1	3,325
KS100-M10	25,4	18,54	80,02	16,51	44,45	2,8
KS100-M11	25,4	18,54	80,02	18,29	50,8	2,45
KS100-H1	25,4	18,54	111,13	3,33	6,35	36,75
KS100-H2	25,4	18,54	111,13	4,42	8,46	27,475
KS100-H3	25,4	18,54	111,13	5,77	10,59	23,1
KS100-H4	25,4	18,54	111,13	6,76	12,7	18,725
KS100-H5	25,4	18,54	111,13	8,1	14,81	16,625
KS100-H6	25,4	18,54	111,13	10,31	19,05	12,775
KS100-H7	25,4	18,54	111,13	13,74	25,4	9,45
KS100-H8	25,4	18,54	111,13	17,48	31,75	7,875
KS100-H9	25,4	18,54	111,13	20,65	38,1	6,3
KS100-H10	25,4	18,54	111,13	24,31	44,45	5,6
KS100-H11	25,4	18,54	111,13	27,51	50,8	4,725
KS112-L1	28,58	21,59	53,34	3,71	7,62	13,65
KS112-L2	28,58	21,59	53,34	4,72	10,16	9,8
KS112-L3	28,58	21,59	53,34	6,35	12,7	8,4
KS112-L4	28,58	21,59	53,34	7,49	15,24	6,825
KS112-L5	28,58	21,59	53,34	8,74	17,78	5,95
KS112-L6	28,58	21,59	53,34	9,96	20,32	5,075
KS112-L7	28,58	21,59	53,34	12,4	25,4	4,025
KS112-L8	28,58	21,59	53,34	16,74	33,02	3,325
KS112-L9	28,58	21,59	53,34	20,5	40,64	2,625
KS112-L10	28,58	21,59	53,34	25,83	50,8	2,1
KS112-M1	28,58	21,59	88,91	4,06	7,62	25,025
KS112-M2	28,58	21,59	88,91	5,13	10,16	17,675
KS112-M3	28,58	21,59	88,91	6,86	12,7	15,225
KS112-M4	28,58	21,59	88,91	8,08	15,24	12,425
KS112-M5	28,58	21,59	88,91	9,68	17,78	11,025
KS112-M6	28,58	21,59	88,91	10,85	20,32	9,45
KS112-M7	28,58	21,59	88,91	13,61	25,4	7,525
KS112-M8	28,58	21,59	88,91	17,98	33,02	5,95
KS112-M9	28,58	21,59	88,91	21,87	40,64	4,725
KS112-M10	28,58	21,59	88,91	27,64	50,8	3,85
KS112-H1	28,58	21,59	133,36	4,52	7,62	43,05
KS112-H2	28,58	21,59	133,36	5,82	10,16	30,625
KS112-H3	28,58	21,59	133,36	7,7	12,7	26,6
KS112-H4	28,58	21,59	133,36	8,89	15,24	21
KS112-H5	28,58	21,59	133,36	10,69	17,78	18,9
KS112-H6	28,58	21,59	133,36	11,94	20,32	15,925
KS112-H7	28,58	21,59	133,36	15,06	25,4	12,95
KS112-H8	28,58	21,59	133,36	19,99	33,02	10,15
KS112-H9	28,58	21,59	133,36	24,28	40,64	8,225
KS112-H10	28,58	21,59	133,36	30,53	50,8	6,65
KS125-L1	31,75	25,4	53,34	2,13	7,62	9,8
KS125-L2	31,75	25,4	53,34	2,87	10,16	7,35
KS125-L3	31,75	25,4	53,34	3,78	12,7	5,95
KS125-L4	31,75	25,4	53,34	4,37	15,24	4,9
KS125-L5	31,75	25,4	53,34	5,26	17,78	4,2
KS125-L6	31,75	25,4	53,34	5,77	20,32	3,675
KS125-L7	31,75	25,4	53,34	7,65	25,4	2,975
KS125-L8	31,75	25,4	53,34	10,03	33,02	2,275
KS125-L9	31,75	25,4	53,34	11,86	40,64	1,925
KS125-L10	31,75	25,4	53,34	15,01	50,8	1,575
KS125-M1	31,75	25,4	88,91	3,15	7,62	19,95
KS125-M2	31,75	25,4	88,91	4,19	10,16	14,875
KS125-M3	31,75	25,4	88,91	5,46	12,7	12,25
KS125-M4	31,75	25,4	88,91	6,43	15,24	10,15
KS125-M5	31,75	25,4	88,91	7,7	17,78	8,75
KS125-M6	31,75	25,4	88,91	8,66	20,32	7,7
KS125-M7	31,75	25,4	88,91	10,85	25,4	6,125
KS125-M8	31,75	25,4	88,91	14,66	33,02	4,9
KS125-M9	31,75	25,4	88,91	17,58	40,64	3,85
KS125-M10	31,75	25,4	88,91	22	50,8	3,15
KS125-H1	31,75	25,4	133,36	4,01	7,62	36,75
KS125-H2	31,75	25,4	133,36	5,33	10,16	27,65
KS125-H3	31,75	25,4	133,36	6,91	12,7	23,1
KS125-H4	31,75	25,4	133,36	8,13	15,24	18,725
KS125-H5	31,75	25,4	133,36	9,75	17,78	16,625
KS125-H6	31,75	25,4	133,36	11	20,32	14,35
KS125-H7	31,75	25,4	133,36	13,67	25,4	11,375
KS125-H8	31,75	25,4	133,36	18,21	33,02	8,925
KS125-H9	31,75	25,4	133,36	22,3	40,64	7,35
KS125-H10	31,75	25,4	133,36	28,02	50,8	5,775
KS137-L1	34,93	26,16	66,68	1,91	7,62	11,725
KS137-L2	34,93	26,16	66,68	2,51	10,16	8,75
KS137-L3	34,93	26,16	66,68	3,28	12,7	7
KS137-L4	34,93	26,16	66,68	3,94	15,24	5,95
KS137-L5	34,93	26,16	66,68	4,55	17,78	5,075
KS137-L6	34,93	26,16	66,68	5,23	20,32	4,375
KS137-L7	34,93	26,16	66,68	6,5	25,4	3,5
KS137-L8	34,93	26,16	66,68	8,66	33,02	2,8
KS137-L9	34,93	26,16	66,68	10,77	40,64	2,275
KS137-L10	34,93	26,16	66,68	13,46	50,8	1,75
KS137-M1	34,93	26,16	111,13	3,61	7,62	27,65
KS137-M2	34,93	26,16	111,13	4,72	10,16	20,475
KS137-M3	34,93	26,16	111,13	6,1	12,7	16,8
KS137-M4	34,93	26,16	111,13	7,14	15,24	13,65
KS137-M5	34,93	26,16	111,13	8,64	17,78	12,075
KS137-M6	34,93	26,16	111,13	9,75	20,32	10,5
KS137-M7	34,93	26,16	111,13	12,34	25,4	8,575
KS137-M8	34,93	26,16	111,13	16,05	33,02	6,475
KS137-M9	34,93	26,16	111,13	20,02	40,64	5,425
KS137-M10	34,93	26,16	111,13	24,94	50,8	4,375
KS137-H1	34,93	26,16	155,58	3,78	7,62	40,6
KS137-H2	34,93	26,16	155,58	4,8	10,16	29,05
KS137-H3	34,93	26,16	155,58	6,27	12,7	24,15
KS137-H4	34,93	26,16	155,58	7,29	15,24	19,6
KS137-H5	34,93	26,16	155,58	8,71	17,78	17,15
KS137-H6	34,93	26,16	155,58	9,91	20,32	14,875
KS137-H7	34,93	26,16	155,58	12,45	25,4	12,075
KS137-H8	34,93	26,16	155,58	16,41	33,02	9,45
KS137-H9	34,93	26,16	155,58	20,14	40,64	7,525
KS137-H10	34,93	26,16	155,58	25,4	50,8	6,125
KS150-L1	38,1	28,96	88,91	3,28	7,62	20,475
KS150-L2	38,1	28,96	88,91	4,17	10,16	14,875
KS150-L3	38,1	28,96	88,91	5,41	12,7	12,25
KS150-L4	38,1	28,96	88,91	6,27	15,24	9,975
KS150-L5	38,1	28,96	88,91	7,65	17,78	8,75
KS150-L6	38,1	28,96	88,91	8,56	20,32	7,525
KS150-L7	38,1	28,96	88,91	10,92	25,4	6,125
KS150-L8	38,1	28,96	88,91	14,35	33,02	4,725
KS150-L9	38,1	28,96	88,91	17,63	40,64	3,85
KS150-L10	38,1	28,96	88,91	22	50,8	3,15
KS150-M1	38,1	28,96	155,58	3,1	7,62	34,475
KS150-M2	38,1	28,96	155,58	4,01	10,16	25,375
KS150-M3	38,1	28,96	155,58	5,23	12,7	20,825
KS150-M4	38,1	28,96	155,58	6,12	15,24	16,975
KS150-M5	38,1	28,96	155,58	7,39	17,78	15,05
KS150-M6	38,1	28,96	155,58	8,23	20,32	12,95
KS150-M7	38,1	28,96	155,58	10,39	25,4	10,325
KS150-M8	38,1	28,96	155,58	13,72	33,02	8,05
KS150-M9	38,1	28,96	155,58	16,69	40,64	6,475
KS150-M10	38,1	28,96	155,58	21,21	50,8	5,25
KS150-H1	38,1	28,96	266,72	4,22	7,62	78,4
KS150-H2	38,1	28,96	266,72	5,49	10,16	57,05
KS150-H3	38,1	28,96	266,72	7,06	12,7	47,25
KS150-H4	38,1	28,96	266,72	8,36	15,24	38,675
KS150-H5	38,1	28,96	266,72	9,91	17,78	33,95
KS150-H6	38,1	28,96	266,72	11,25	20,32	29,4
KS150-H7	38,1	28,96	266,72	14,1	25,4	23,625
KS150-H8	38,1	28,96	266,72	18,44	33,02	18,375
KS150-H9	38,1	28,96	266,72	22,61	40,64	14,875
KS150-H10	38,1	28,96	266,72	28,42	50,8	11,9
KS175-L1	44,45	34,04	111,13	3,94	9,53	19,95
KS175-L2	44,45	34,04	111,13	5,08	12,7	14,525
KS175-L3	44,45	34,04	111,13	6,73	15,88	12,075
KS175-L4	44,45	34,04	111,13	7,87	19,05	9,975
KS175-L5	44,45	34,04	111,13	9,32	22,1	8,75
KS175-L6	44,45	34,04	111,13	10,54	25,4	7,525
KS175-L7	44,45	34,04	111,13	13,28	31,75	5,95
KS175-L8	44,45	34,04	111,13	16,21	38,1	5,075
KS175-L9	44,45	34,04	111,13	18,72	44,45	4,375
KS175-L10	44,45	34,04	111,13	21,44	50,8	3,85
KS175-M1	44,45	34,04	222,26	4,78	9,53	46,725
KS175-M2	44,45	34,04	222,26	6,2	12,7	34,125
KS175-M3	44,45	34,04	222,26	8	15,88	28,175
KS175-M4	44,45	34,04	222,26	9,5	19,05	23,275
KS175-M5	44,45	34,04	222,26	11,48	22,1	21
KS175-M6	44,45	34,04	222,26	12,83	25,4	17,675
KS175-M7	44,45	34,04	222,26	15,98	31,75	14,175
KS175-M8	44,45	34,04	222,26	19,51	38,1	11,9
KS175-M9	44,45	34,04	222,26	22,83	44,45	10,325
KS175-M10	44,45	34,04	222,26	26,06	50,8	8,925
KS175-H1	44,45	34,04	400,08	5,89	9,53	110,075
KS175-H2	44,45	34,04	400,08	7,98	12,7	84,7
KS175-H3	44,45	34,04	400,08	10,39	15,88	72,975
KS175-H4	44,45	34,04	400,08	12,24	19,05	58,8
KS175-H5	44,45	34,04	400,08	14,66	22,1	53,725
KS175-H6	44,45	34,04	400,08	16,54	25,4	45,15
KS175-H7	44,45	34,04	400,08	20,65	31,75	36,05
KS175-H8	44,45	34,04	400,08	24,89	38,1	30,275
KS175-H9	44,45	34,04	400,08	29,13	44,45	26,075
KS175-H10	44,45	34,04	400,08	33,45	50,8	23,1
KS200-L1	50,8	40,64	103,2	2,9	9,53	15,575
KS200-L2	50,8	40,64	104,1	3,5	12,7	11,55
KS200-L3	50,8	40,64	111,13	4,01	15,88	9,45
KS200-L4	50,8	40,64	111,13	4,55	19,05	7,7
KS200-L5	50,8	40,64	111,13	5,51	22,1	6,65
KS200-L6	50,8	40,64	111,13	6,17	25,4	5,775
KS200-L7	50,8	40,64	111,13	7,77	31,75	4,55
KS200-L8	50,8	40,64	111,13	9,27	38,1	3,85
KS200-L9	50,8	40,64	111,13	11	44,45	3,325
KS200-L10	50,8	40,64	111,13	12,45	50,8	2,975
KS200-M1	50,8	40,64	222,26	3,56	9,53	37,275
KS200-M2	50,8	40,64	222,26	4,67	12,7	27,65
KS200-M3	50,8	40,64	222,26	6,22	15,88	23,1
KS200-M4	50,8	40,64	222,26	7,06	19,05	18,55
KS200-M5	50,8	40,64	222,26	8,76	22,1	16,625
KS200-M6	50,8	40,64	222,26	10,03	25,4	14,525
KS200-M7	50,8	40,64	222,26	12,65	31,75	11,55
KS200-M8	50,8	40,64	222,26	15,06	38,1	9,625
KS200-M9	50,8	40,64	222,26	17,63	44,45	8,225
KS200-M10	50,8	40,64	222,26	20,32	50,8	7,35
KS200-H1	50,8	40,64	400,08	5	9,53	88,55
KS200-H2	50,8	40,64	400,08	6,55	12,7	65,1
KS200-H3	50,8	40,64	400,08	8,43	15,88	53,725
KS200-H4	50,8	40,64	400,08	9,88	19,05	43,575
KS200-H5	50,8	40,64	400,08	11,81	22,1	38,85
KS200-H6	50,8	40,64	400,08	13,34	25,4	33,075
KS200-H7	50,8	40,64	400,08	16,79	31,75	26,775
KS200-H8	50,8	40,64	400,08	19,84	38,1	21,875
KS200-H9	50,8	40,64	400,08	23,9	44,45	19,425
KS200-H10	50,8	40,64	400,08	27,15	50,8	16,975
