Muelles ondulados anidados serie KLR con muy buena estabilidad

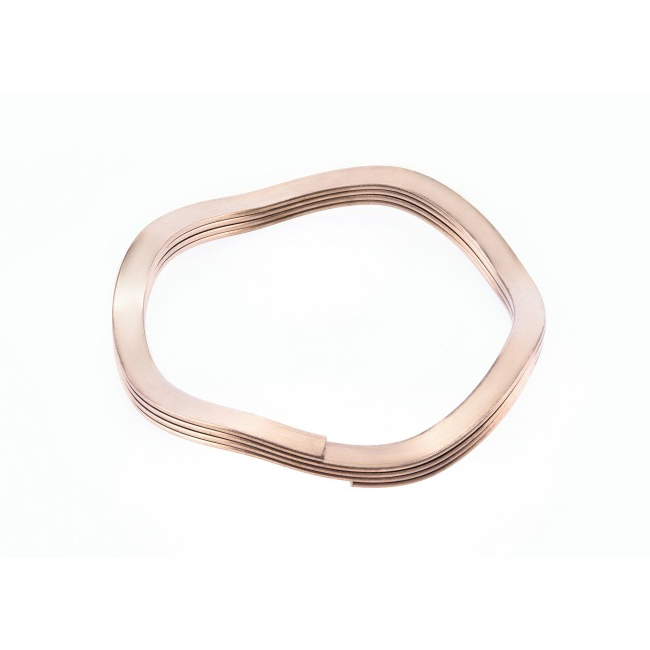

Los resortes ondulados anidados, también conocidos como resortes ondulados de pico multicapa, son un tipo de resorte ondulado anidado (paralelo).

Contáctenos
Descripción

Los resortes ondulados anidadosson resortes multicapa de alto rendimiento diseñados para proporcionar una fuerza considerable y características precisas, especialmente en aplicaciones donde el espacio es limitado. Con una estructura que cuenta con entre 3 y 5 ondas de espiras activas y múltiples capas en contacto directo, estos resortes generan una fuerza proporcional al número de espiras, lo que los convierte en sustitutos ideales de los resortes de disco en muchos casos.

Características y ventajas principales

  • Diseño multicapa:La configuración de picos apilados permite que la superficie inferior de las espiras superiores entre en contacto con la superficie superior de las espiras inferiores, lo que maximiza la fuerza generada y mantiene las propiedades precisas del muelle.
  • Alta fuerza de salida:La fuerza producida es proporcional al número total de espiras, lo que permite generar una gran fuerza en un espacio reducido.
  • Opciones de materiales:Disponible en varios materiales y acabados, normalmente acero inoxidable para una excelente resistencia a la tracción, resistencia a la fatiga, resistencia a la corrosión y rendimiento hasta 200 °C.
  • Características precisas:Mantiene una constante elástica constante y un funcionamiento fiable incluso en espacios axiales o radiales reducidos.
  • Durabilidad:Resistente a la corrosión y al desgaste, lo que garantiza una larga vida útil y un aspecto estable en entornos exigentes.

Aplicaciones

  • Válvulas de alivio de presión
  • Sellos de superficie
  • Embragues deslizantes
  • Precarga de rodamientos:Elimina la desviación y la vibración de los rodamientos, reduce el ruido y mejora la suavidad y la vida útil de los rodamientos.
  • Conectores eléctricos
  • Otros sistemas mecánicos compactos que requieren una fuerza de resorte precisa y un uso mínimo del espacio

Los resortes ondulados anidados son la solución óptima para proporcionar una gran fuerza, un control preciso y fiabilidad en instalaciones compactas. Su avanzado diseño multicapa y sus robustas opciones de materiales los hacen indispensables para aplicaciones críticas en ingeniería industrial, automotriz y eléctrica.

Parámetros técnicos
N.º de artículo Funciona en
Diámetro interior (mm)		 Diámetro del eje libre
(mm)		 Carga (N) Altura de trabajo (mm) Altura libre (mm) Rigidez del muelle (N/mm)
KLR-0050-L2 12,7 9,02 62,3 1,47 2,62 55
KLR-0050-L3 12,7 9,02 95,68 1,68 2,84 82,4
KLR-0062-L2 15,88 11,3 89 1,5 2,92 62,5
KLR-0062-L3 15,88 11,3 133,5 1,73 3,15 93,6
KLR-0075-L2 19,05 13,28 124,6 1,83 3,58 71,2
KLR-0075-L3 19,05 13,28 186,9 2,08 3,84 106,8
KLR-0087-L2 22,23 15,88 142,4 1,88 3,38 95,2
KLR-0087-L3 22,23 15,88 213,6 2,18 3,68 142,8
KLR-0100-L2 25,4 18,82 160,2 1,88 4,83 54,3
KLR-0100-L3 25,4 18,82 240,3 2,18 5,13 81,4
KLR-0112-L2 28,58 20,5 178 2,34 4,17 96,6
KLR-0112-L3 28,58 20,5 267 2,69 4,52 145,1
KLR-0125-L2 31,75 23,39 195,8 2,39 4,19 108,9
KLR-0125-L3 31,75 23,39 293,7 2,79 4,6 163,3
KLR-0137-L2 34,93 26,24 213,6 2,39 5,16 77,4
KLR-0137-L3 34,93 26,24 320,4 2,79 5,56 115,9
KLR-0150-L2 38,1 28,85 231,4 2,44 5 90,5
KLR-0150-L3 38,1 28,85 347,1 2,9 5,46 135,6
KLR-0162-L2 41,28 31,72 249,2 2,44 6,1 68,1
KLR-0162-L3 41,28 31,72 373,8 2,9 6,55 102,2
KLR-0175-L2 44,45 35,31 267 2,44 4,04 166,4
KLR-0175-L3 44,45 35,31 400,5 2,9 4,5 249,6
KLR-0187-L2 47,63 38,28 284,8 2,44 4,6 131,3
KLR-0187-L3 47,63 38,28 427,2 2,9 5,05 196,9
KLR-0200-L2 50,8 41,3 302,6 2,97 4,11 262
KLR-0200-L3 50,8 41,3 453,9 3,58 4,72 392,9
KLR-0212-L2 53,98 44,27 320,4 2,97 4,47 213,2
KLR-0212-L3 53,98 44,27 480,6 3,58 5,08 319,7
KLR-0225-L2 57,15 47,32 338,2 2,97 4,9 175,7
KLR-0225-L3 57,15 47,32 507,3 3,58 5,51 263,6
KLR-0237-L2 60,33 49,89 356 2,97 5,18 160,1
KLR-0237-L3 60,33 49,89 534 3,58 5,79 240,3
KLR-0250-L2 63,5 51,92 373,8 2,97 5,33 158,7
KLR-0250-L3 63,5 51,92 560,7 3,58 5,94 238,2
KLR-0262-L2 66,68 54,84 391,6 2,97 5,87 134,6
KLR-0262-L3 66,68 54,84 587,4 3,58 6,48 202
KLR-0275-L2 69,85 57,94 409,4 3,53 5,21 242,2
KLR-0275-L3 69,85 57,94 614,1 4,29 5,97 363,3
KLR-0287-L2 73,03 61,01 427,2 3,53 5,59 208,6
KLR-0287-L3 73,03 61,01 640,8 4,29 6,35 312,7
KLR-0300-L2 76,2 63,98 445 3,53 5,99 180,8
KLR-0300-L3 76,2 63,98 667,5 4,29 6,76 271,3
KLR-0312-L2 79,38 66,8 462,8 3,53 6,45 157,9
KLR-0312-L3 79,38 66,8 694,2 4,29 7,21 236,6
KLR-0325-L2 82,55 67,87 480,6 3,53 6,12 185,3
KLR-0325-L3 82,55 67,87 720,9 4,29 6,88 277,9
KLR-0337-L2 85,73 70,89 498,4 3,53 6,58 163,1
KLR-0337-L3 85,73 70,89 747,6 4,29 7,34 244,5
KLR-0350-L2 88,9 73,86 516,2 3,53 7,11 144,2
KLR-0350-L3 88,9 73,86 774,3 4,29 7,87 216,3
KLR-0362-L2 92,08 76,86 534 3,53 7,7 128,1
KLR-0362-L3 92,08 76,86 801 4,29 8,46 192,2
KLR-0375-L2 95,25 79,78 551,8 3,53 8,36 114,5
KLR-0375-L3 95,25 79,78 827,7 4,29 9,12 171,7
KLR-0387-L2 98,43 82,68 569,6 3,53 9,07 102,6
KLR-0387-L3 98,43 82,68 854,4 4,29 9,83 153,8
KLR-0400-L2 101,6 86,94 587,4 3,53 5,49 301,5
KLR-0400-L3 101,6 86,94 881,1 4,29 6,25 452,2
