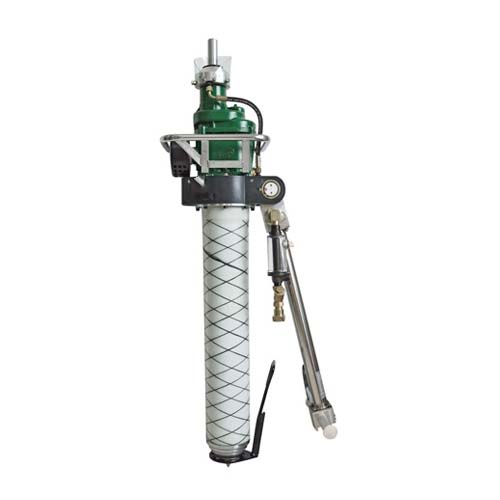

Equipo neumático de anclaje de roca

Equipo neumático de fijación de rocas para proyectos subterráneos

La plataforma neumática de anclaje de rocas está diseñada específicamente para el refuerzo de rocas y la instalación de pernos en ingeniería subterránea y minería. Cuenta con una estructura compacta, fácil manejo y seguridad intrínseca contra explosiones, lo que mejora significativamente la eficiencia y la seguridad de las operaciones de soporte de rocas.

Contáctenos
Descripción

Equipo neumático de anclaje de roca

La perforadora neumática para anclajes de roca es un dispositivo de perforación altamente eficiente diseñado específicamente para vías subterráneas y construcciones en formaciones rocosas duras. Accionado por aire comprimido, el equipo neumático de anclaje de roca es adecuado para vías de roca con un coeficiente de dureza de f≤10, y es capaz de perforar orificios para pernos de techo, orificios para pernos de cable, así como mezclar e instalar pernos de cartucho de resina y cables. Puede completar la instalación y el apriete de las tuercas de los pernos en un solo paso, logrando el preapriete inicial de los pernos de anclaje sin necesidad de herramientas adicionales.

Características principales de la perforadora neumática para anclajes de roca

  • Estructura compacta y diseño ligero, fácil de transportar y manejar, con un mantenimiento sencillo y sin esfuerzo.
  • Equipado con un motor neumático de engranajes con alto par y alta velocidad, lo que garantiza un funcionamiento estable y una gran fiabilidad.
  • El motor tiene una función de vibración, que mejora eficazmente la eficiencia de la perforación de roca y proporciona una velocidad de perforación más rápida que las plataformas normales;
  • Excelente seguridad intrínseca y rendimiento a prueba de explosiones, alta resistencia al desgaste, diámetro del cilindro ampliado y fuerza de empuje mejorada.
  • El diseño de doble escape permite una retracción más rápida de las patas, lo que mejora significativamente el ritmo de funcionamiento y la eficiencia general.

Campos de aplicación

La perforadora neumática para pernos de roca se utiliza ampliamente en vías de minas de carbón, túneles y proyectos de taludes rocosos para el soporte y refuerzo con pernos de roca. Es especialmente adecuada para entornos subterráneos con altos requisitos de protección contra explosiones y espacio de trabajo limitado, mejorando eficazmente la eficiencia y la seguridad de la instalación y construcción de pernos de roca.

Parámetros técnicos
Equipo neumático de anclaje de roca para proyectos subterráneos
Artículo Unidad KTB-130-3.1 KTB-130-4.2
Presión de aire de trabajo Mpa 0,4-0,63 0,4-0,63
Velocidad de rotación nominal r/min 230 310
Par nominal N.m 130 130
Par de bloqueo N.m 205 270
Velocidad de rotación sin carga r/min ≥570 ≥740
Potencia máxima de salida kW 3,1 4,2
Consumo de aire metros cúbicos por minuto 3,8 6,5
Presión del agua de lavado Mpa 0,6, 1,2 0,6, 1,2
Ruido dB(A) ≤95 95
Tamaño de la conexión de la cola del taladro mm S=19,22 S=19,22
Frecuencia de impacto Hz 55 118
Amplitud mm 2 2
Altura máxima de la máquina mm 3705±50 3705±50
Altura mínima de la máquina mm 1500±50 1500±50
Peso kg 56 61
