Arandelas elásticas de alambre redondo

Arandelas elásticas de alambre redondo serie KW para la industria

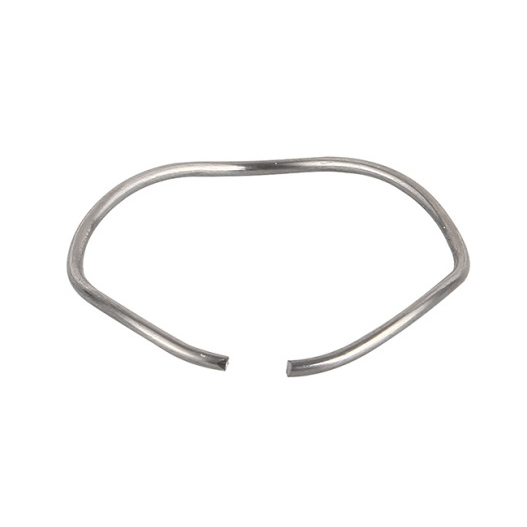

Las arandelas elásticas de alambre redondo son un tipo de arandela elástica fabricada con alambre de sección transversal redonda.

Contáctenos
Descripción

Las arandelas elásticas de alambre redondoson arandelas de precisión fabricadas con alambre de acero de sección transversal redonda, diseñadas para soportar cargas elevadas con una rigidez elástica precisa y predecible. Su exclusivo diseño ondulado proporciona una elasticidad y una precarga fiables en una amplia gama de conexiones mecánicas, lo que las hace ideales para aplicaciones de ingeniería exigentes.

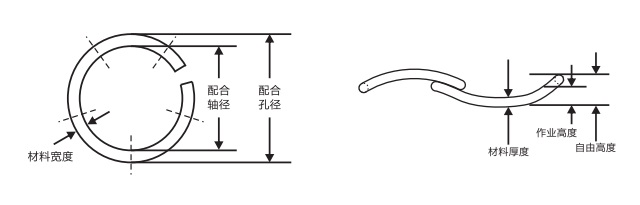

round wire wave spring washers

Arandelas elásticas onduladas de alambre redondo

Características y ventajas principales

  • Excelente elasticidad:La estructura ondulada especial permite una deformación elástica duradera, lo que proporciona una precarga constante y un rendimiento fiable bajo tensión.
  • Amortiguación de vibraciones:Absorbe eficazmente las vibraciones y los golpes, lo que ayuda a reducir el ruido y prolongar la vida útil del equipo.
  • Distribución uniforme de la presión:El diseño ondulado garantiza una presión uniforme sobre la superficie de contacto, lo que minimiza la tensión localizada y mejora la fiabilidad.
  • Durabilidad:Fabricadas con materiales de alta resistencia, como acero inoxidable o acero aleado, estas arandelas ofrecen una excelente resistencia a la corrosión y al desgaste para un uso prolongado.
  • Adaptabilidad:Adecuadas para funcionar en entornos con altas temperaturas, alta humedad y corrosivos, lo que las hace ideales para diversas aplicaciones industriales.
  • Rigidez predecible del muelle:Proporciona cargas similares a las de los resortes de disco, pero con mayor precisión y consistencia en la rigidez del resorte.

Aplicaciones

  • Conexiones mecánicas que requieren precarga elástica y amortiguación de vibraciones.
  • Automoción, aeroespacial y equipos industriales
  • Soluciones de montaje en entornos con altas temperaturas o corrosivos

Elija arandelas elásticas de alambre redondo para aplicaciones que requieran un control preciso de la carga, una excelente absorción de vibraciones y una durabilidad excepcional. Su diseño avanzado garantiza un rendimiento y una fiabilidad óptimos incluso en los entornos más difíciles.

Parámetros técnicos
N.º de artículo Funciona en
Diámetro interior (mm)		 Diámetro del eje libre
(mm)		 Carga (N) Altura de trabajo (mm) Altura libre (mm) Rigidez del muelle (N/mm)
KW-0050 12,7 10,36 155,6 1,32 1,57 612,5
KW-0062 15,88 13,13 222,3 1,63 1,96 673,1
KW-0075 19,05 15,95 311,2 1,93 2,34 765,6
KW-0087 22,23 18,8 355,6 2,18 2,64 777,7
KW-0100 25,4 21,72 400,1 2,41 2,95 750,1
KW-0112 28,58 24,56 444,5 2,59 3,23 700
KW-0125 31,75 27,46 489 2,79 3,51 687,6
KW-0137 34,93 31,06 533,4 2,41 3,07 807,6
KW-0150 38,1 34,01 577,9 2,59 3,25 875
KW-0162 41,28 36,68 622,3 2,79 3,48 907,4
KW-0175 44,45 39,73 666,8 2,87 3,66 846,8
KW-0187 47,63 42,72 711,2 3,02 3,94 777,7
KW-0200 50,8 45,8 755,7 3,15 4,19 725,6
KW-0212 53,98 48,41 800,1 3,28 4,11 954,6
KW-0225 57,15 51,38 844,6 3,45 4,27 1039,2
KW-0237 60,33 54,38 889 3,58 4,52 945,9
KW-0250 63,5 57,43 933,5 3,66 4,7 896,4
KW-0262 66,68 60,3 977,9 3,89 5,16 770
KW-0275 69,85 63,42 1022,4 3,91 5,38 694,1
KW-0287 73,03 66,5 1066,8 4,01 5,33 807,6
KW-0300 76,2 70,28 1111,3 3,58 4,55 1151,3
KW-0312 79,38 73,1 1155,7 3,66 4,67 1137,5
KW-0325 82,55 76 1200,2 3,89 4,83 1277
KW-0337 85,73 79,12 1244,6 3,91 4,95 1195,1
KW-0350 88,9 82,19 1289,1 4,01 5,11 1180,2
KW-0362 92,08 85,24 1333,5 4,09 5,23 1166,7
KW-0375 95,25 88,27 1378 4,22 5,38 1179,3
KW-0387 98,43 91,31 1422,4 4,32 5,28 1473,7
KW-0400 101,6 94,44 1466,9 4,32 5,72 1050
KW-0412 104,78 97,21 1489,1 4,45 5,61 1274,5
KW-0425 107,95 100,28 1533,5 4,52 5,72 1284,5
KW-0437 111,13 103,2 1555,8 4,75 6,1 1155,7
KW-0450 114,3 106,3 1600,2 4,75 6,27 1050
KW-0462 117,48 109,47 1622,4 4,75 6,43 967,8
KW-0475 120,65 112,55 1666,9 4,83 6,53 979,5
KW-0487 123,83 115,7 1689,1 4,83 6,71 898,6
KW-0500 127 118,67 1733,6 4,95 6,73 974,9
KW-0512 130,18 121,21 1778 5,08 6,96 945,9
KW-0525 133,35 124,28 1822,5 5,18 7,09 956,7
KW-0537 136,53 127,94 1866,9 4,75 6,22 1267,2
KW-0550 139,7 131,11 1911,4 4,75 6,38 1175,8
KW-0562 142,88 134,19 1955,8 4,83 6,22 1400
KW-0575 146,05 137,31 2000,3 4,83 6,38 1291
KW-0587 149,23 140,31 2044,7 5 6,65 1238,5
KW-0600 152,4 143,36 2089,2 5,08 6,81 1209,6
