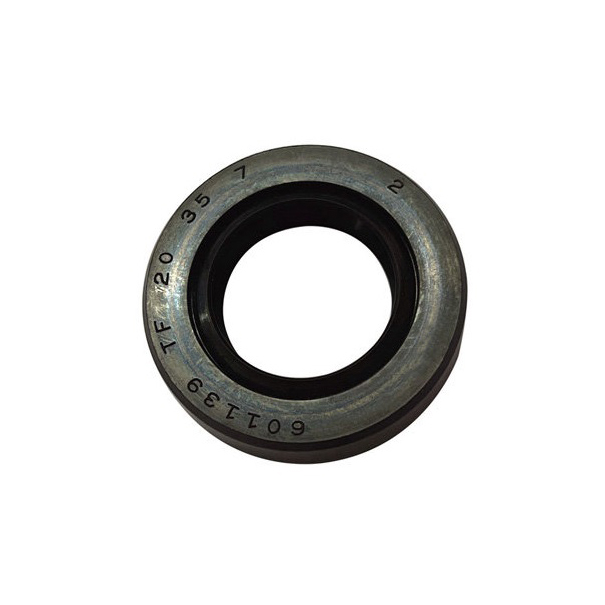

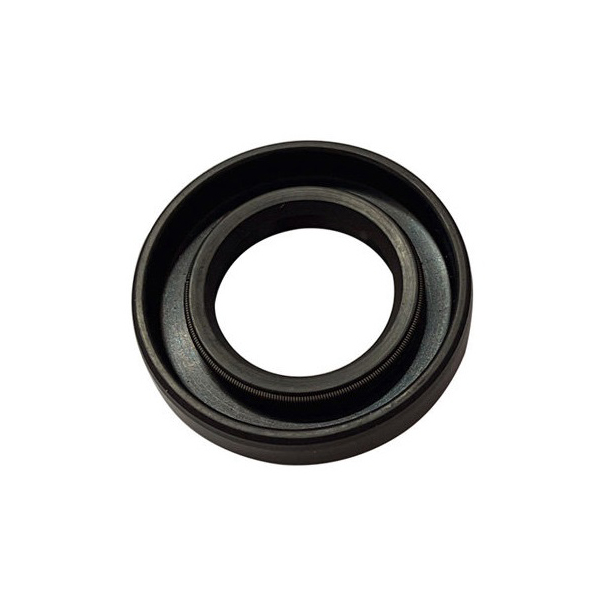

Sello de aceite rotativo con doble labio y recubrimiento completo de goma, tipo TF

Ampliamente utilizado en automóviles, equipos mecánicos, maquinaria de ingeniería y otros campos, especialmente adecuado para ocasiones que requieren un buen rendimiento de sellado y resistencia al desgaste.
Según el medio de uso, la presión y la temperatura, se eligen diferentes materiales. Los materiales comunes incluyen: sello de aceite tipo TF fabricado en NBR, sello de aceite tipo TF fabricado en Viton, sello de aceite tipo TF fabricado en caucho de silicona, etc.

El sello de aceite tipo TF, a menudo denominado sello de aceite de goma de cobertura total, es un componente de sellado de uso común, que se utiliza ampliamente en diversos equipos mecánicos. A continuación se ofrece una introducción detallada del sello de aceite tipo TF, incluyendo su estructura, principio de funcionamiento y características:

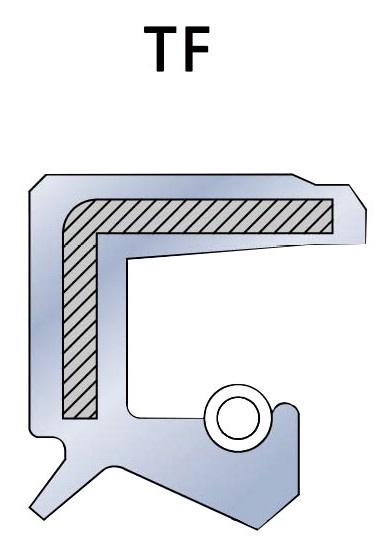

1. Estructura
   • Material de caucho integral:La característica principal del sello de aceite tipo TF es que está fabricado íntegramente con material de caucho. Toda la estructura del sello de aceite es de caucho, lo que incluye el labio de sellado, el anillo exterior y el esqueleto. El diseño de caucho integral proporciona un efecto de sellado uniforme y una gran flexibilidad.
   • Labio de sellado:El labio de sellado es la parte clave del sello de aceite tipo TF y está en contacto directo con la superficie del eje. Está fabricado con caucho elástico y puede formar un sello eficaz cuando el eje gira.
   • Anillo exterior:El anillo exterior de un sello de aceite tipo TF también está fabricado con material de caucho, que suele tener un cierto grado de elasticidad y plasticidad. El diseño del anillo exterior permite que el sello se ajuste perfectamente a la carcasa o cubierta, evitando el desplazamiento.
   • Esqueleto opcional:Aunque los sellos de aceite tipo TF son principalmente de goma, en algunos casos pueden contener un esqueleto metálico incorporado o una capa de refuerzo para aumentar la resistencia y la estabilidad del sello.
2. Principio de funcionamiento
   • Contacto del labio de sellado:El labio de sellado del sello de aceite tipo TF está en contacto directo con la superficie del eje giratorio, a través del cual se forma una superficie de sellado para evitar la fuga de lubricante, líquido o contaminantes.
   • Elasticidad y presión:La elasticidad del material de goma permite que el labio de sellado se adhiera firmemente a la superficie del eje y mantenga el efecto de sellado incluso si el eje sufre ligeras vibraciones o deformaciones.
   • Diseño totalmente encapsulado:El diseño de goma totalmente encapsulado no solo proporciona un buen rendimiento de sellado, sino que también permite que el sello de aceite tenga una buena resistencia a la abrasión y adaptabilidad. La flexibilidad de la goma puede adaptarse a la expansión térmica y la vibración del eje.
3. Características
   • Excelente rendimiento de sellado:El diseño del caucho totalmente encapsulado garantiza el rendimiento de sellado del sello de aceite en una amplia gama de condiciones de funcionamiento, lo que evita eficazmente las fugas de lubricante y la entrada de contaminantes externos.
   • Amplia adaptabilidad a la temperatura:El material de goma del sello de aceite tipo TF suele tener una buena adaptabilidad a la temperatura y puede funcionar normalmente en un rango de -30 °C a +100 °C (el rango de temperatura específico depende del tipo de material de goma).
   • Buena resistencia a la abrasión:la resistencia a la abrasión del material de caucho hace que los sellos de aceite tipo TF mantengan un buen rendimiento de sellado en el uso a largo plazo, lo que prolonga su vida útil.
   • Flexibilidad y adaptabilidad:La construcción totalmente de caucho proporciona una buena flexibilidad para adaptarse a ligeras vibraciones y deformaciones del eje, lo que garantiza un efecto de sellado continuo.
   • Fácil de instalar:debido a la flexibilidad del diseño totalmente de caucho, los sellos de aceite tipo TF son generalmente fáciles de instalar y son adecuados para una amplia gama de tamaños y formas de ejes estándar.
