Sello de aceite rotativo tipo TB con carcasa de hierro para reductor de velocidad

El sello de aceite tipo TB es un componente que se utiliza habitualmente en sellados mecánicos, principalmente para evitar que el aceite lubricante, los líquidos o el polvo penetren en las piezas de la máquina y garantizar así el funcionamiento normal del equipo. A continuación se ofrece una introducción detallada a la estructura, el principio y las características del sello de aceite tipo TB:

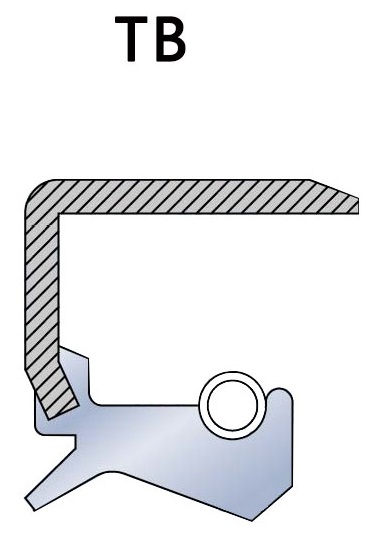

1. Estructura
   • Esqueleto:El esqueleto del sello de aceite tipo TB suele estar fabricado en metal, lo que proporciona resistencia estructural y rigidez al sello de aceite. Esta pieza permite que el sello de aceite mantenga su forma y posición mientras funciona.
   • Labio de sellado:Es la pieza central de un sello tipo TB y suele estar fabricado con un material elastomérico, como caucho o poliuretano. El labio de sellado presiona contra la superficie del eje para formar un sello.
   • Resorte:Los sellos de aceite tipo TB suelen estar equipados con uno o más resortes que rodean la periferia del labio de sellado. La función de los resortes es proporcionar una presión constante para garantizar que el labio de sellado permanezca ajustado contra el eje, mejorando así el rendimiento del sellado.
   • Anillo exterior:El anillo exterior es la parte externa del sello de aceite, normalmente fabricado en metal o material elastomérico, que se encarga de mantener el sello en su posición de montaje. El anillo exterior está en contacto directo con la carcasa donde se monta el sello de aceite para evitar que este se desplace durante el funcionamiento.
2. Principio de funcionamiento
   • Contacto entre el labio de sellado y el eje:El labio de sellado está en estrecho contacto con la superficie del eje giratorio, a través del cual se forma una superficie de sellado para evitar fugas de lubricante o líquido.
   • Función del resorte:El resorte proporciona presión adicional para garantizar que el labio de sellado esté siempre cerca de la superficie del eje y mantenga un buen rendimiento de sellado incluso en caso de vibración o deformación del eje.
   • Soporte del esqueleto:El esqueleto proporciona soporte al sello para mantener una forma estable durante el funcionamiento y mantener la eficacia del sellado en condiciones extremas, como altas temperaturas y altas presiones.
3. Características
   • Alta resistencia a la abrasión:El labio de sellado y el material del esqueleto de los sellos de aceite tipo TB suelen tener una buena resistencia a la abrasión y pueden soportar altas presiones y temperaturas de trabajo.
   • Buen efecto de sellado:Gracias a la presión continua del resorte y al ajuste perfecto del labio de sellado, el sello de aceite tipo TB puede prevenir eficazmente las fugas de aceite y la entrada de contaminantes externos.
   • Resistencia a altas temperaturas:Debido a su material y diseño, el sello de aceite tipo TB suele poder funcionar normalmente a temperaturas más altas, generalmente con eficacia en el rango de -40 °C a +150 °C.
   • Adaptable:Los sellos de aceite tipo TB pueden adaptarse a diversos entornos de trabajo, incluidos entornos con altas temperaturas, altas presiones y corrosivos.
   • Larga vida útil:Gracias a sus materiales de alta calidad y a su diseño estructural, el sello de aceite tipo TB tiene una larga vida útil, lo que reduce la necesidad de sustituirlo con frecuencia.

Se seleccionan diferentes materiales en función de los distintos medios de uso, presiones y temperaturas. Los materiales más comunes son: junta de aceite esquelética tipo TB de caucho butílico, junta de aceite esquelética tipo TB de caucho fluorado, junta de aceite esquelética tipo TC de caucho de silicona, etc. Junta de aceite Simmerring con carcasa de hierro, utilizada principalmente en herramientas eléctricas, motores, reductores, cajas de cambios, motores eléctricos, robots industriales, generación de energía eólica y otras juntas industriales diversas.

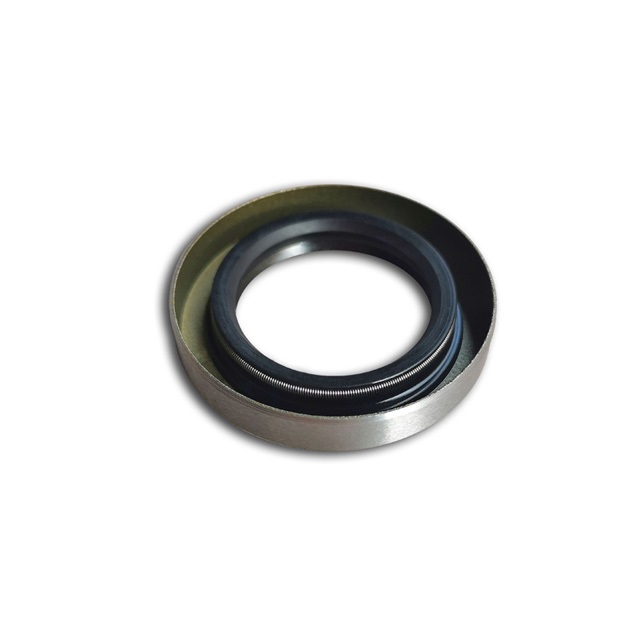

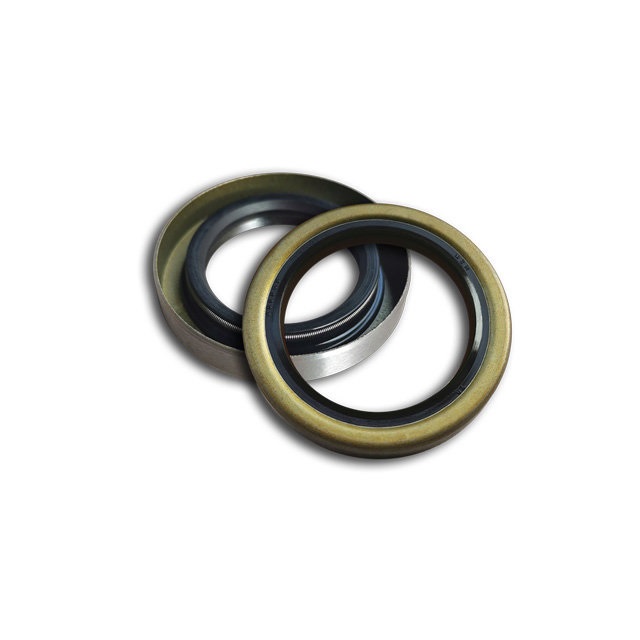

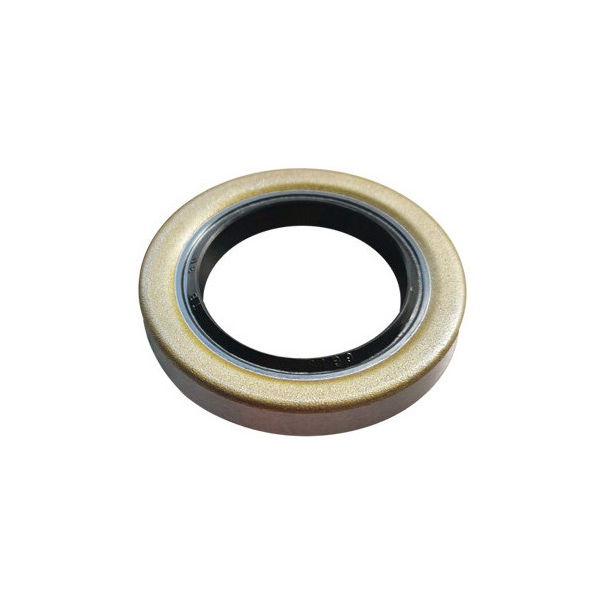

Sello de aceite rotativo tipo TB
