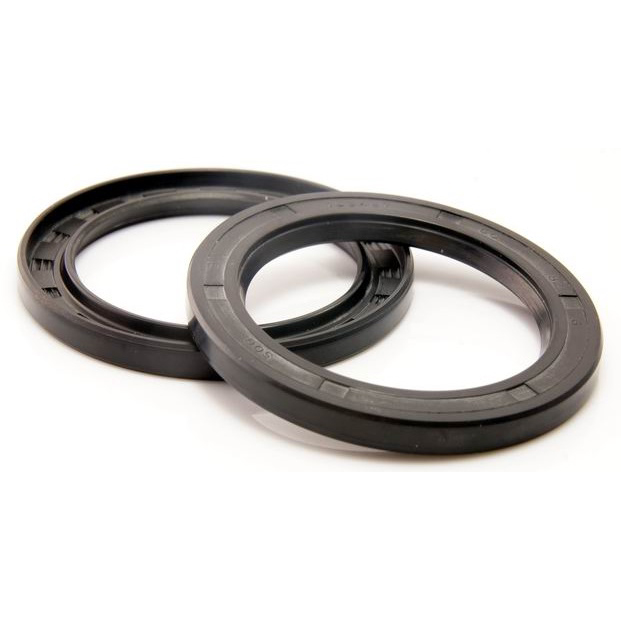

Sello de aceite tipo TC con doble labio para motores y altas temperaturas

Sello de aceite tipo esqueleto TC, goma periférica, paquete completo interno, sello de aceite de doble labio con resorte en el interior, también conocido como anillo de sellado de labio. Es uno de los modelos estándar comunes de sello de aceite esqueleto, también conocido como sello de labio, sello de aceite de piezas estándar. Pertenece al sello de aceite rotativo, que se utiliza para sellar en aceite y en ocasiones con polvo, soportando una presión de 0,03 MPa (0,3 kgf/m²), y se utiliza ampliamente. Según el uso diferente de los medios, la presión y la temperatura, se elige un material diferente. Los materiales comunes incluyen: sello de aceite esquelético de caucho butílico, sello de aceite esquelético de caucho fluorado, sello de aceite esquelético de silicona, etc.

1. Características:
   • Alto rendimiento de sellado: los sellos de aceite tipo TC están diseñados para proporcionar un excelente rendimiento de sellado y evitar fugas de aceite u otros fluidos.
   • Alta resistencia a la abrasión: la superficie de contacto del sello de aceite con esqueleto suele estar fabricada con material resistente a la abrasión, que tiene una buena resistencia a la abrasión.
   • Resistencia a altas temperaturas: capaz de funcionar con normalidad en condiciones de temperatura más elevada, adecuado para entornos con altas temperaturas.
   • Buena resistencia al polvo: evita eficazmente que el polvo y las partículas externas entren en el interior del equipo.
   • Resistencia química: según los diferentes materiales, algunos sellos de aceite tipo TC también pueden resistir la erosión de productos químicos específicos.
2. La estructura del sello de aceite esquelético tipo TC incluye principalmente las siguientes partes:
   • Esqueleto: se utiliza para proporcionar la fuerza de soporte y la capacidad de mantener la forma del sello de aceite.
   • Labio de sellado: entra principalmente en contacto con la superficie del eje y proporciona el efecto de sellado, normalmente fabricado con material elástico, como Viton o neopreno. El diseño del labio de sellado garantiza un buen rendimiento de sellado.
   • Labio antipolvo: algunos sellos de aceite tipo TC están equipados con un labio antipolvo adicional para evitar aún más que el polvo y las partículas entren en la zona de sellado.
   • Resorte: en el interior del labio de sellado, suele haber un pequeño resorte para mantener la presión de contacto entre el labio de sellado y el eje, lo que garantiza el efecto de sellado.
3. El principio de funcionamiento del sello de aceite esquelético tipo TC se basa en los siguientes puntos:
   • Presión del labio de sellado: el labio de sellado forma una superficie de sellado en la superficie del eje giratorio, lo que evita la fuga de líquido o gas por fricción. La función del resorte es mantener la presión de contacto entre el labio de sellado y el eje para garantizar el efecto de sellado.
   • Soporte esquelético: el esqueleto proporciona el soporte estructural que permite que el labio de sellado permanezca en la posición correcta y mantenga la estabilidad de la forma.
   • Función antipolvo: el labio antipolvo evita que las partículas externas entren en la zona de sellado, lo que prolonga la vida útil del sello de aceite.

Propiedades del material y aplicación

Sellos de aceite tipo esqueleto – Sellos de aceite de caucho butílico TC:Se caracterizan por una resistencia excepcionalmente buena a la gasolina y a los aceites de hidrocarburos alifáticos, solo superada por el caucho polisulfurado, el acrilato y el fluoroelastómero, y superior a la de otros cauchos de uso general. La resistencia al calor es buena, la estanqueidad, la resistencia a la abrasión y la resistencia al agua son mejores, y la fuerza de unión es fuerte. Las desventajas son su escasa resistencia al frío y al ozono, su baja resistencia y elasticidad, su escasa resistencia a los ácidos, su escaso aislamiento eléctrico y su escasa resistencia a los disolventes polares. Rango de temperatura: entre -25 °C y +100 °C aproximadamente. Se utiliza principalmente en la fabricación de diversos productos resistentes al aceite, como mangueras, productos de sellado, etc.

Sello de aceite tipo esqueleto: sello de aceite de fluoroelastómero TC:Sello de aceite para altas temperaturas, que se caracteriza por su resistencia a las altas temperaturas; sello de aceite de fluoroelastómero con resistencia a los ácidos y álcalis, resistencia al aceite, el caucho resistente al aceite también puede ser resistente a las altas temperaturas en el sello de aceite; el aislamiento eléctrico, las propiedades mecánicas, la resistencia química, la resistencia al ozono y la resistencia al envejecimiento atmosférico son excelentes. Rango de temperatura de uso: de -25 °C a +250 °C. Las desventajas son su escasa procesabilidad, su baja resistencia al frío, su elevado precio, su baja elasticidad y su permeabilidad. Se utiliza principalmente en la industria de defensa para fabricar aviones, cohetes con materiales de sellado resistentes al vacío, a las altas temperaturas y a los productos químicos, mangueras u otras piezas, así como en la industria automovilística.

Sello de aceite tipo esqueleto-sello de aceite de silicona TC:Resistencia a altas y bajas temperaturas, excelente aislamiento eléctrico, alta estabilidad frente a la oxidación térmica y el ozono, pero también tiene características de resistencia al aceite, los disolventes, los productos químicos, etc., lo que hace que la aplicación del caucho de silicona se amplíe a una variedad de medios oleosos, medios ácidos y medios con disolventes químicos. Las desventajas son: menor resistencia mecánica, resistencia al aceite, resistencia a los disolventes y mala resistencia a los ácidos y álcalis, más difícil de vulcanizar y precios más elevados. Rango de temperatura de uso: de -55 °C a +225 °C. Además, debido al rendimiento especial de la junta de silicona, se utiliza ampliamente en el sellado de piezas de aviación, instrumentación, aparatos electrónicos y eléctricos, navegación, metalurgia, maquinaria, automóviles, medicina y salud, entre otros.
