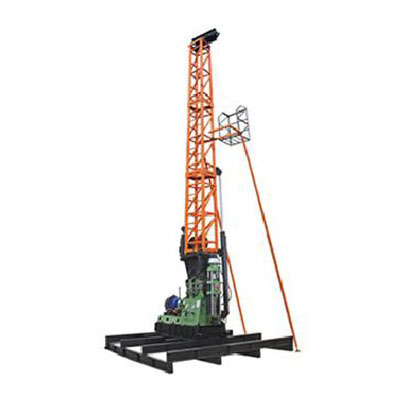

Equipo de perforación con torre para exploración profunda y estudio de recursos

Name: Equipo de perforación con torre para exploración profunda y estudio de recursos
Brand: beentools

La plataforma de perforación con torre es un dispositivo eficiente que integra una estructura de torre y un sistema de perforación. Es adecuada para la exploración minera y los estudios geológicos, ya que permite la recuperación estable y rápida de muestras de núcleo profundas. La plataforma se caracteriza por su fácil manejo, su construcción robusta y su adaptabilidad a diversos entornos geológicos.

Contáctenos

Descripción

Descripción general de la perforadora de torre

Las perforadoras de torre no solo conservan las ventajas de la estructura compacta original, el diseño razonable, el peso ligero, el buen desmontaje, el rango de velocidad razonable y la facilidad de operación y mantenimiento, sino que también cuentan con un diseño de torre integrado. La perforadora está equipada con un cilindro hidráulico para el montaje de la torre y un mecanismo de polea horizontal, lo que hace que el control hidráulico sea cómodo y flexible, especialmente adecuado para perforaciones inclinadas de gran ángulo.

Características principales de la BY-4T

La torre adopta una estructura de mástil de cuatro lados, instalada en el suelo y elevada hidráulicamente. Cuando el motor principal se mueve hacia atrás y el husillo sale del pozo, el bloque de poleas de desplazamiento puede moverse hacia adelante para compensar el movimiento hacia atrás. La torre de perforación también puede ajustar su ángulo en sentido horario para la perforación inclinada.
La plataforma tiene múltiples niveles de velocidad (8 niveles) y un rango de velocidad razonable, con un alto par a baja velocidad. Es muy adaptable a diversos procesos y tiene una amplia gama de aplicaciones, siendo adecuada tanto para la perforación con broca de diamante de pequeño diámetro como para la perforación con broca de carburo de gran diámetro, así como para algunas perforaciones de ingeniería.
La plataforma es ligera, fácil de desmontar, cómoda de trasladar y adecuada para operaciones en zonas montañosas.
Estructura simple y diseño razonable, fácil de mantener y reparar.
La plataforma tiene dos velocidades inversas, lo que facilita la gestión de accidentes.
Centro de gravedad bajo, fijación estable, movimiento suave y excelente estabilidad durante la perforación a alta velocidad.
Instrumentación completa para facilitar la observación de los parámetros de perforación.
Mandos de control centralizados para un funcionamiento sencillo y flexible.
La bomba de lodo se acciona de forma independiente, con una configuración de potencia y una disposición del emplazamiento flexibles.

Características principales del BY-42T

La torre adopta una estructura de mástil de cuatro lados, instalada en el suelo y elevada hidráulicamente. Cuando el motor principal se mueve hacia atrás y el husillo sale del pozo, el bloque de poleas móvil puede avanzar para compensar el movimiento hacia atrás. La torre de perforación también puede ajustar su ángulo en sentido horario para la perforación inclinada.
La plataforma tiene múltiples niveles de velocidad (8 niveles) y un rango de velocidad razonable, con un alto par a baja velocidad. Es muy adaptable a diversos procesos y tiene una amplia gama de aplicaciones, siendo adecuada tanto para la perforación con broca de diamante de pequeño diámetro como para la perforación con broca de carburo de gran diámetro, así como para algunas perforaciones de ingeniería.
La plataforma es ligera, fácil de desmontar, cómoda de trasladar y adecuada para operaciones en zonas montañosas.
Estructura simple y diseño razonable, fácil de mantener y reparar.
La plataforma tiene dos velocidades inversas, lo que facilita la gestión de accidentes.
Centro de gravedad bajo, fijación estable, movimiento suave y excelente estabilidad durante la perforación a alta velocidad.
Instrumentación completa para facilitar la observación de los parámetros de perforación.
Mandos de control centralizados para un funcionamiento sencillo y flexible.
La bomba de lodo se acciona de forma independiente, con una configuración de potencia y una disposición del emplazamiento flexibles.
Se puede equipar con deslizadores circulares según las necesidades del usuario, sujetando directamente la barra de perforación de cuerda para la perforación, lo que elimina la necesidad de una barra de accionamiento.

Características principales del BY-44T

La torre adopta una estructura de mástil de cuatro lados, instalada en el suelo y elevada hidráulicamente. Cuando el motor principal se mueve hacia atrás y el husillo sale del pozo, el bloque de poleas de desplazamiento puede avanzar para compensar el movimiento hacia atrás. La torre de perforación también puede ajustar su ángulo en sentido horario para la perforación inclinada.
La plataforma tiene múltiples niveles de velocidad (8 niveles) y un rango de velocidad razonable, con un alto par a baja velocidad. Es muy adaptable a diversos procesos y tiene una amplia gama de aplicaciones, adecuada tanto para la perforación con broca de diamante de pequeño diámetro como para la perforación con broca de carburo de gran diámetro, así como para algunas perforaciones de ingeniería.
La plataforma es ligera, fácil de desmontar, cómoda de trasladar y adecuada para operaciones en zonas montañosas.
Estructura simple y diseño razonable, fácil de mantener y reparar.
La plataforma tiene dos velocidades inversas, lo que facilita la gestión de accidentes.
Centro de gravedad bajo, fijación estable, movimiento suave y excelente estabilidad durante la perforación a alta velocidad.
Instrumentación completa para facilitar la observación de los parámetros de perforación.
Mandos de control centralizados para un funcionamiento sencillo y flexible.
La bomba de lodo se acciona de forma independiente, con una configuración de potencia y una disposición del emplazamiento flexibles.
Se puede equipar con deslizadores circulares según las necesidades del usuario, agarrándose directamente a la barra de perforación con cable para perforar, lo que elimina la necesidad de una barra de accionamiento.
El sistema hidráulico está equipado con una bomba de aceite manual. Cuando la unidad de potencia no puede funcionar, la bomba manual puede seguir suministrando aceite a presión al cilindro de alimentación para recuperar la herramienta de perforación del agujero, evitando accidentes por atascos de la perforadora.
El cabrestante está equipado con un freno de agua, lo que garantiza un descenso suave y seguro durante la perforación de agujeros profundos.

Parámetros técnicos

Equipo de perforación con broca de núcleo para exploración profunda y estudio de recursos
Modelo		BY-4T
1. Parámetros básicos del BY-4T
Profundidad de perforación		800 m (barrena estándar de 42 mm)
		560 m (varilla de perforación estándar de Φ50 mm)
		800 m (varilla de perforación BQ)
		560 m (varilla de perforación NQ)
Ángulo de ajuste de la torre		45 a 90 grados
Altura nominal de la torre		10 m
Área nominal de la base		4 x 4 m²
Cantidad de ruedas del bloque de corona		5 (rueda doble)
Carga nominal del bloque de corona		80 kN
Carga de la mesa de trabajo móvil		80 kg
Dimensiones de la plataforma (L x An x Al)		4000 x 4000 x 10460 mm
Peso del equipo (sin incluir la alimentación eléctrica)		4310 kg
2. Cabezal giratorio (con unidad de potencia de 30 kW, 1470 r/min)
Velocidad del husillo		Baja velocidad hacia delante	97, 178, 255, 370 r/min
		Velocidad alta hacia delante	297, 548, 781, 1136 r/min
		Velocidad baja marcha atrás	79 r/min
		Velocidad alta marcha atrás	242 r/min
Recorrido del husillo		600 mm
Fuerza máxima de elevación del husillo		80 kN
Presión máxima del husillo		60 kN
Par máximo del husillo		2610 N·m
Diámetro del orificio pasante del husillo		68 mm
3. Polipasto (con unidad de potencia de 30 kW, 1470 r/min)
Capacidad máxima de elevación con una sola cuerda		30 kN
Velocidad de elevación (tercera capa)		0,80, 1,48, 2,12, 3,08 m/s
Diámetro del cable metálico		16 mm
Capacidad del tambor		90 m
4. Dispositivo de desplazamiento de la plataforma
Recorrido del cilindro de desplazamiento		460 mm
Distancia máxima desde el extremo delantero de la plataforma hasta el pozo después del desplazamiento		310 mm
5. Sistema hidráulico
Presión de trabajo establecida del sistema		8 MPa
Cilindrada de la bomba de aceite de engranajes		20 ml/r
6. Potencia de la plataforma
Modelo	Motor Y2-200L-4	Motor diésel ZH4100G43	Motor diésel R4105G53
Potencia	30 kW	31 kW	42 kW
Velocidad	1470 r/min	1500 r/min	1500 r/min

Parámetros técnicos

Equipo de perforación con broca de núcleo para exploración profunda y estudio de recursos
Modelo		BY-42T
1. Parámetros básicos del BY-42T
Profundidad de perforación		880 m (barra de perforación estándar de Φ42 mm)
		490 m (varilla de perforación estándar de Φ60 mm)
		880 m (varilla de perforación BQ)
		640 m (varilla de perforación NQ)
Ángulo de ajuste de la torre		De 45 a 90 grados
Altura nominal de la torre		10 m
Área nominal de la base		4 x 4 m²
Cantidad de ruedas del bloque de corona		5 (rueda doble)
Carga nominal del bloque de corona		80 kN
Carga de la mesa de trabajo móvil		80 kg
Dimensiones de la plataforma (L x An x Al)		4000 x 4000 x 10460 mm
Peso del equipo (sin incluir la alimentación)		4430 kg
2. Cabezal giratorio (con unidad de potencia de 30 kW, 1470 r/min)
Velocidad del husillo		Baja velocidad hacia delante	81, 150, 214, 311 r/min
		Velocidad alta hacia delante	249, 460, 656, 954 r/min
		Velocidad baja marcha atrás	66 r/min
		Velocidad alta marcha atrás	203 r/min
Recorrido del husillo		600 mm
Fuerza máxima de elevación del husillo		80 kN
Presión máxima del husillo		60 kN
Par máximo del husillo		3220 N·m
Diámetro del orificio pasante del husillo		92 mm
3. Polipasto (con unidad de potencia de 30 kW, 1470 r/min)
Capacidad máxima de elevación con una sola cuerda		30 kN
Velocidad de elevación (tercera capa)		0,80, 1,48, 2,12, 3,08 m/s
Diámetro del cable metálico		16 mm
Capacidad del tambor		90 m
4. Dispositivo de desplazamiento de la plataforma
Recorrido del cilindro de desplazamiento		460 mm
Distancia máxima desde el extremo delantero de la plataforma hasta el pozo después del desplazamiento		278 mm
5. Sistema hidráulico
Presión de trabajo establecida del sistema		8 MPa
Cilindrada de la bomba de aceite para engranajes		20 ml/r
6. Potencia de la plataforma
Modelo	Motor Y2-200L-4	Motor diésel ZH4100G43	Motor diésel R4105G53
Potencia	30 kW	31 kW	42 kW
Velocidad	1470 r/min	1500 r/min	1500 r/min

Parámetros técnicos

Plataforma de perforación con broca de núcleo para exploración profunda y estudio de recursos
Modelo	BY-44T
1. Parámetros básicos del BY-44T
Profundidad de perforación	1100 m (barra de perforación estándar de Φ42 mm)
	600 m (varilla de perforación estándar de Φ60 mm)
	1100 m (varilla de perforación con cable BQ)
	880 m (varilla de perforación con cable NQ)
Ángulo de ajuste de la torre	45 a 90 grados
Altura nominal de la torre	10 m
Área nominal de la base	4 x 4 m²
Cantidad de ruedas del bloque de corona	5 (rueda doble)
Carga nominal del bloque de corona	100 kN
Carga de la mesa de trabajo móvil	80 kg
Dimensiones de la plataforma (L x An x Al)	4000 x 4000 x 10530 mm
Peso del equipo (sin incluir la alimentación)	4940 kg
2. Cabezal giratorio (con unidad de potencia de 37 kW, 1480 r/min)
Velocidad del husillo	Baja velocidad hacia delante	82, 151, 215, 313 r/min
	Velocidad alta hacia delante	251, 463, 660, 961 r/min
	Velocidad baja marcha atrás	67 r/min
	Velocidad alta marcha atrás	204 r/min
Recorrido del husillo	600 mm
Fuerza máxima de elevación del husillo	126 kN
Presión máxima del husillo	94 kN
Par máximo del husillo	3860 N·m
Diámetro del orificio pasante del husillo	92 mm
3. Polipasto (con unidad de potencia de 37 kW, 1480 r/min)
Capacidad máxima de elevación con una sola cuerda	45 kN
Velocidad de elevación (tercera capa)	0,69, 1,28, 1,82, 2,65 m/s
Diámetro del cable metálico	17,5, 18,5 mm
Capacidad del tambor	110, 90 m
4. Dispositivo de desplazamiento de la plataforma
Recorrido del cilindro de desplazamiento	460 mm
Distancia máxima desde el extremo delantero de la plataforma hasta el pozo después del desplazamiento	278 mm
5. Sistema hidráulico
Presión de trabajo establecida del sistema	8 MPa
Cilindrada de la bomba de aceite para engranajes	20 ml/r
6. Potencia de la plataforma
Modelo	Motor Y2-225S-4	R4105G53 Motor diésel
Potencia	37 kW	42 kW
Velocidad	1480 r/min	1500 r/min
