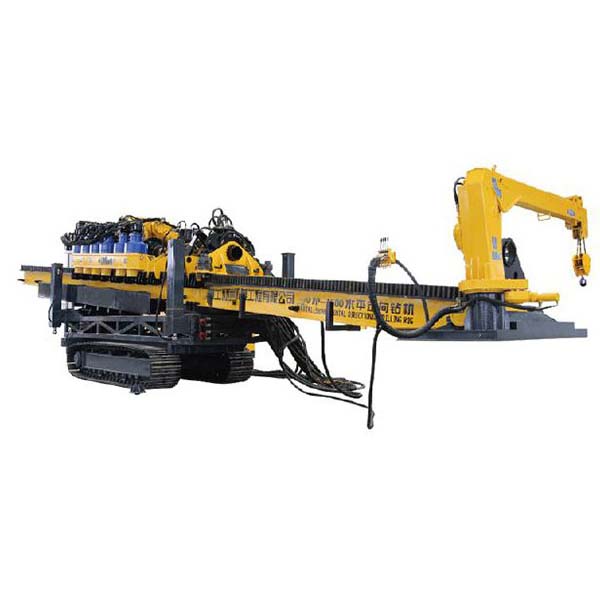

Máquina perforadora direccional horizontal sin zanja ≤15000 kN

La plataforma adopta un diseño de estructura dividida. La unidad de potencia principal, el cuerpo principal y la cabina de control están completamente separados. Según los requisitos del usuario, la estación de energía de la plataforma puede equiparse con un sistema de desplazamiento sobre orugas. El cuerpo principal puede utilizar una estructura autopropulsada con orugas o una estructura de carga y descarga automática con plataforma. El tipo con orugas está equipado con un motor de 100-145 kW, mientras que el tipo con plataforma de carga y descarga automática tiene un motor de 45 kW. La plataforma viene con una grúa, lo que facilita el transporte de tubos de perforación y escariadores durante la construcción.

• Todos los componentes hidráulicos principales son de las mejores marcas nacionales e internacionales. La plataforma ofrece un rendimiento potente y está equipada con cuatro motores Volvo. Los cuatro pueden funcionar simultáneamente o en pares paralelos. Si uno de los motores diésel falla, los demás pueden seguir funcionando, lo que mejora considerablemente la seguridad de la construcción.
• El empuje rotativo utiliza un sistema cerrado, mientras que el circuito auxiliar utiliza un sistema abierto sensible a la carga.
• El grupo de válvulas hidráulicas de la plataforma admite tanto el funcionamiento eléctrico como el manual. Si se produce un fallo eléctrico, el funcionamiento manual puede continuar con normalidad.
• El sistema digital de ajuste del par permite al operador ajustar el par y la fuerza de retroceso según los parámetros del proyecto y de la tubería de perforación, con una pantalla intuitiva.
• La temperatura del sistema hidráulico se controla automáticamente y la capacidad de refrigeración se puede ajustar en función de la temperatura ambiente.
• El sistema hidráulico del mástil y la oruga es desmontable, lo que facilita el transporte.

• Utiliza una estructura cerrada de tres mordazas, lo que favorece una liberación fiable de la tubería de perforación.
• La fuerza de sujeción es ajustable, lo que permite a los operadores ajustar la fuerza según las especificaciones de la tubería de perforación y las necesidades del proyecto, prolongando así la vida útil tanto de las tuberías de perforación como de las mordazas.
• El dispositivo de liberación de la abrazadera es compacto; incluso con juntas de tubos de perforación muy cortas, puede sujetar y liberar de forma fiable.
• El dispositivo de liberación de la abrazadera recorre toda la carrera, lo que garantiza que las juntas de las tuberías de perforación se puedan retirar en cualquier posición.

• Los cambios en el recorrido de empuje de la plataforma pasan de la fricción por deslizamiento del riel a la fricción por rodadura del rodillo, lo que reduce la pérdida de potencia.
• El eje principal utiliza una estructura flotante, lo que evita el desgaste durante la liberación de la tubería de perforación.
• El diseño del husillo evita la concentración de tensiones.
