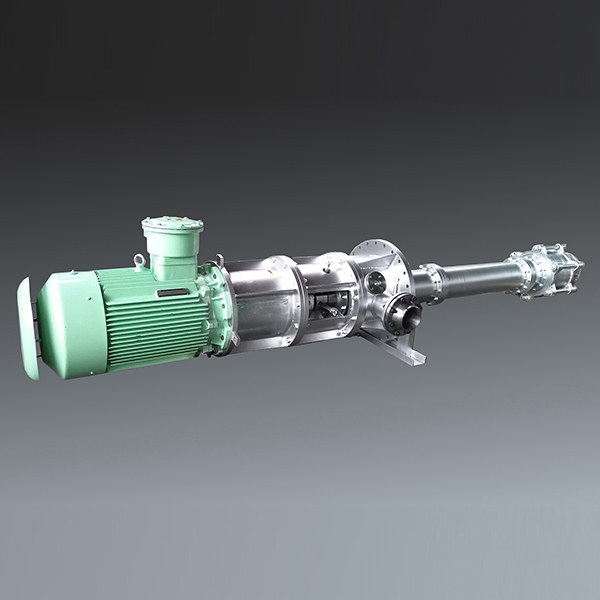

Bomba de bolsa cilíndrica vertical

Bomba de bolsa cilíndrica vertical de doble carcasa y multietapa

Con un diseño estructural compacto y un buen rendimiento de sellado, las bombas de bolsa cilíndricas verticales son adecuadas para procesos industriales que requieren un alto caudal y una alta presión para filtrar y transportar fluidos a alta o baja temperatura.

Contáctenos
Descripción

La bomba de bolsa cilíndrica vertical presenta un diseño avanzado para una transferencia de fluidos fiable en entornos exigentes. Su bajo NPSHR y su estructura de bolsa única garantizan un funcionamiento eficiente y estable con un excelente sellado, lo que la hace adecuada para una amplia gama de aplicaciones industriales, incluidas condiciones de alta y baja temperatura.

Características:

  • Bajo NPSHR (altura neta de succión positiva requerida):Diseñada para minimizar la presión de succión, evitar la cavitación y mantener un funcionamiento estable.
  • Estructura de bolsa:El diseño único de la bolsa proporciona un rendimiento de sellado superior y un efecto de transferencia de fluidos. Compacta y fácil de instalar, con modos de instalación ajustables para diferentes entornos.
  • Formas de instalación flexibles:Admite tanto la instalación en el suelo como la vertical, adaptándose a diversos requisitos de aplicación.

Parámetros técnicos principales:

  • Caudal: Q = 80 a 600 m³/h
  • Altura: H = 40 a 800 m
  • Temperatura de funcionamiento: -180 °C a +180 °C
  • Potencia de accionamiento: aprox. 630 kW

Estructura:

  • Bomba centrífuga multietapa vertical de doble carcasa:Resiste entornos de alta presión y alta temperatura.
  • Carcasa interior de tipo álabe guía:Mejora la eficiencia y la estabilidad, garantizando un transporte fluido del líquido.
  • Succión y salida laterales:Conveniente para la conexión de tuberías y el diseño del sistema.

Usos principales:

  • Transporte de condensado en centrales térmicas:Garantiza un flujo de agua estable en los sistemas de refrigeración.
  • Refinería de petróleo e industria petroquímica:Adecuado para el transporte de fluidos a alta temperatura y presión en refinerías y plantas petroquímicas.
  • Ingeniería de baja temperatura:Eficaz para aplicaciones con gas licuado, nitrógeno líquido y otros fluidos a baja temperatura.

Características principales:

  • Estructura de doble carcasa:Mejora la resistencia de la bomba, soportando altas presiones y cambios de temperatura.
  • Bajo NPSHR y diseño de bolsa de cartucho:Reduce la resistencia a la succión y el riesgo de cavitación, lo que garantiza un funcionamiento estable.
  • Amplia adaptabilidad:Soporta entornos de alta temperatura, alta presión y baja temperatura para procesos críticos en centrales eléctricas, refinerías y petroquímicas.
