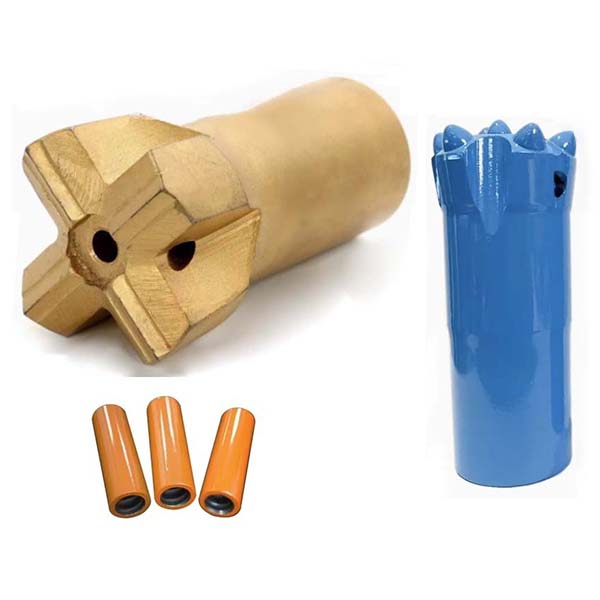

Broca de botón y de estrella R28 para perforación y construcción de túneles

Descripción general de las brocas de botón roscadas y las brocas en cruz R28

Esta serie de brocas de botón roscadas y brocas en cruz R28 está especialmente diseñada para la voladura en excavaciones de galerías y la perforación de agujeros de anclaje en grandes minas metálicas subterráneas.

El manguito de acoplamiento roscado se fabrica mediante mecanizado CNC.

Información técnica de la broca de botón roscada R28

• Conexión roscada:R28
• Material de la cabeza:Carburo de tungsteno
• Material del cuerpo de la broca:Acero aleado de alta resistencia
• Canales de refrigeración:Distribuidas a lo largo de la broca para la eliminación de virutas y la refrigeración
• Diseño de la cabeza:En forma de botón
• Diámetro:38 mm, 41 mm y 43 mm
• Ángulos de inclinación:30 grados y 35 grados
• Botones de calibre:5 x 9 mm y 5 x 10 mm
• Botones centrales:2 x 7 mm y 2 x 8 mm
• Peso:0,6 kg y 0,7 kg
• Proceso de fabricación de la cabeza:Tecnología de incrustación en caliente
• Otros procesos de fabricación:Tratamiento térmico de cementación completa, tratamiento de alta frecuencia y proceso de fosfatado

Parámetros técnicos de la broca roscada en cruz R28

• Conexión roscada:R28
• Material de la cabeza:Dientes de carburo de tungsteno incrustados
• Material del cuerpo de la broca:Acero aleado de alta resistencia
• Ranuras de lavado:Distribuidas a lo largo de la broca para la evacuación de residuos y refrigerante
• Diseño de la cabeza:En forma de cruz
• Al x Diám.:12 x 8 mm
• Diámetro:38 mm y 42 mm
• Peso:0,5 kg y 0,6 kg

Especificaciones técnicas del manguito de acoplamiento roscado

• Tipo:Tope central
• Conexión roscada:R32 y R38
• Longitud:160 mm y 170 mm
• Diámetro:45 mm y 55 mm
• Material:Acero aleado forjado de alta resistencia
• Proceso de fabricación:Tratamiento térmico de cementación completa
• Peso:1,0 kg y 1,7 kg
