Broca con botón retráctil de rosca T38 y centro rebajado

Broca con botón retráctil y centro rebajado roscada T38 para minería

Name: Broca con botón retráctil y centro rebajado roscada T38 para minería
Brand: beentools

Las herramientas de perforación de la serie T38 están sometidas a un tratamiento térmico para soportar las exigentes condiciones de la perforación de roca, transmitiendo de manera eficiente una potente energía de impacto a la roca con una pérdida mínima de energía.

Contáctenos

Descripción

Presentación de herramientas de perforación

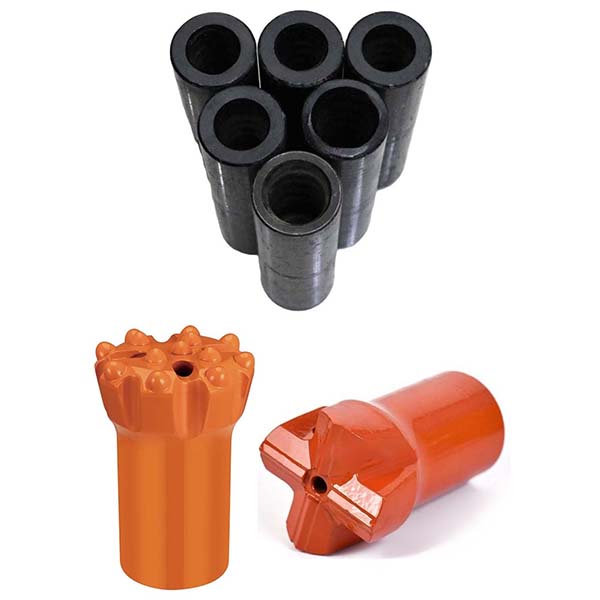

Esta página web presenta principalmente la broca de botón roscada T38, la broca de botón roscada con centro hundido T38, la broca de botón retráctil T38, la broca de botón retráctil con centro hundido T38, la broca roscada en X T38, la broca roscada en cruz T38 y el manguito de acoplamiento.

Especificaciones técnicas de la broca de botón roscada T38, la broca de botón con centro hundido y la broca de botón retráctil

Conexión roscada: T38
Material de la cabeza: carburo de tungsteno
Material del cuerpo de la broca: acero aleado de alta resistencia
Ranuras de refrigeración: distribuidas a lo largo de la broca para la eliminación de virutas y la refrigeración
Diseño de la cabeza: forma de botón
Diámetro: 64 mm y 76 mm, etc.
Ángulo de los botones laterales: 30 grados, 35 grados y 40 grados
Botones laterales: 6×12 mm, 7×12 mm, 8×10 mm, etc.
Botones centrales: 3×11 mm, 4×10 mm, 4×11 mm, 6×10 mm, etc.
Peso: 1,6 kg y 3,7 kg
Proceso de fabricación de la cabeza: tecnología de soldadura por prensado en caliente
Otros procesos de fabricación: tratamiento térmico de cementación completa, tratamiento de alta frecuencia y fosfatado

Especificaciones técnicas de las brocas roscadas en X y en cruz T38

Conexión roscada: T38
Material de la cabeza: Botones de carburo de tungsteno incrustados
Material del cuerpo de la broca: acero aleado de alta resistencia
Canales de lavado: Distribuidos a lo largo de la broca para eliminar residuos, líquido residual y medio de refrigeración
Diseño de la cabeza: en forma de X y en forma de cruz
Al × Diám.: 16 × 10 mm
Diámetro: 64 mm
Peso: 2,1 kg

Especificaciones técnicas del manguito de acoplamiento

Tipos: tope central y reducción
Conexión roscada: T38, R38 y T45
Longitud: 190 mm y 200 mm
Diámetro: 55 mm y 66 mm
Material: acero aleado forjado de alta resistencia
Proceso de fabricación: Tratamiento térmico de cementación completa
Peso: de 2,0 kg a 3,2 kg

Punta de botón

Punta de botón retráctil con centro rebajado y rosca T38 para minería
Broca roscada, de botón	D (mm)	D (pulgadas)	Calibre de botones	Centro de los botones	Ángulo de los botones	Rosca	Número de pedido	Peso (kg)
Botón	64	2 1/2	6 x 12 mm	3 x 11 mm	30 grados	T38	B173-6409-7603	1,6
Botón	64	2 1/2	6 x 12 mm	3 x 11 mm	30 grados	T38	B173-6409-7663	1,6
Botón, centro descendente	76	3	7 x 12 mm	4 x 11 mm	35 grados	T38	B175-7611-7605	2,4
Botón, centro descendente	76	3	7 x 12 mm	4 x 11 mm	35 grados	T38	B175-7611-7665	2,3
Botón	64	2 1/2	8 x 10 mm	4 x 10 mm	30 grados	T38	B173-6412-7603	1,7
	70	2 3/4	8 x 11 mm	6 x 10 mm	35 grados	T38	B173-7014-7605	1,9
	76	3	8 x 11 mm	6 x 10 mm	35 grados	T38	B173-7614-7605	3,3
	89	3 1/2	9 x 11 mm	6 x 10 mm	35 grados	T38	B173-8915-7605	3,7
	64	2 1/2	8 x 10 mm	4 x 10 mm	35 grados	T38	B173-6412-7665	1,6
	76	3	8 x 10 mm	6 x 10 mm	40 grados	T38	B173-7614-7664	3,4
Botón	64	2 1/2	6 x 10 mm	4 x 9 mm	35 grados	T38	B173-6410-7605	1,5
	76	3	8 x 11 mm	6 x 10 mm	30 grados	T38	B173-7614-7603	3,3
	64	2 1/2	6 x 10 mm	4 x 9 mm	40 grados	T38	B173-6410-7664	1,5
	76	3	8 x 11 mm	6 x 10 mm	35 grados	T38	B173-7614-7665	3,4
Botón, plano, retrac	64	2 1/2	8 x 10 mm	4 x 10 mm	30 grados	T38	B174-6412-7603	1,5
	70	2 3/4	8 x 10 mm	6 x 10 mm	35 grados	T38	B174-7014-7605	1,8
	76	3	8 x 11 mm	6 x 10 mm	35 grados	T38	B174-7614-7605	3,3
	64	2 1/2	8 x 11 mm	4 x 10 mm	35 grados	T38	B174-6412-7665	1,8
	76	3	8 x 11 mm	6 x 10 mm	40 grados	T38	B174-7614-7664	2,4
Botón, centro hundido, retracción	64	2 1/2	6 x 11 mm	5 x 10 mm	35 grados	T38	B176-6411-7605	2,0
	76	3	8 x 11 mm	6 x 10 mm	35 grados	T38	B176-7614-7605	2,7
	64	2 1/2	6 x 12 mm	4 x 10 mm	40 grados	T38	B176-6410-7664	1,9
	76	3	8 x 11 mm	6 x 10 mm	35 grados	T38	B176-7614-7665	2,5

X y cruz

Brocas roscadas T38 y de taladrado cruzado
Broca roscada, inserto	D (mm)	D (pulgadas)	Altura x espesor del inserto	Rosca	Número de pedido	Peso (kg)
Punta en X	64	2 1/2	16 x 10 mm	T38	B168-6416-7610	2,1
Cruz	64	2 1/2	16 x 10 mm	T38	B158-6416-7610	2,1

Manguito de acoplamiento

Manguito de acoplamiento roscado
Manguito de acoplamiento	L (mm)	L (pulgadas)	D (mm)	D (pulgadas)	Rosca	Número de pedido	Peso (kg)
Tope central	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2,0
Reducción	190	7 1/2	55	2 5/32	T38, R38	B303-5519-7656	2,1
	190	7 1/2	55	2 5/32	T38, R32	B303-5519-7654	2,2
	200	8 1/16	66	2 3/8	T38, T45	B303-6620-7677	3,2
